Page 50 - JBO-Katalog-2022

M
MF
MJ
EG M
GFE/GFT
G
Rc, R
Pg

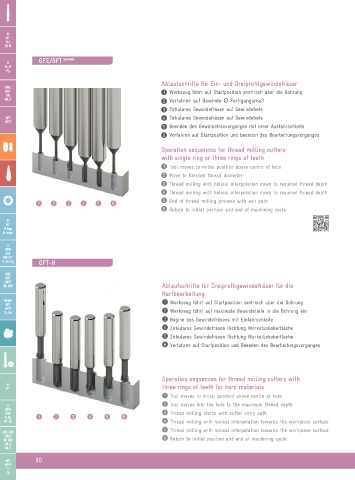

Ablaufschritte für Ein- und Dreiprofilgewindefräser
UNC
UNF Werkzeug fährt auf Startposition zentrisch über die Bohrung
1
UN
UNJF 2 Verfahren auf Gewinde-Ø Fertigungsmaß
3 Zirkulares Gewindefräsen auf Gewindetiefe
NPT 4 Zirkulares Gewindefräsen auf Gewindetiefe
NPTF
Beenden des Gewindefräsvorganges mit einer Ausfahrschleife
5
6 Verfahren auf Startposition und beenden des Bearbeitungsvorganges

Operation sequences for thread milling cutters
with single ring or three rings of teeth
Tool moves to initial position above centre of hole
1
2 Move to finished thread diameter
3 Thread milling with helical interpolation down to required thread depth
4 Thread milling with helical interpolation down to required thread depth
5
1 2 3 4 5 6 End of thread milling process with exit path
6 Return to initial position and end of machining cycle

M
MF
M keg.
M taper
G
BSW
BSF
DIN 477
R, BA, Pg GFT-H

UNC
UNF
UNEF
UN, UNS Ablaufschritte für Dreiprofilgewindefräser für die
Hartbearbeitung
NPSM 1 Werkzeug fährt auf Startposition zentrisch über die Bohrung
NPT
NPTF 2 Werkzeug fährt auf maximale Gewindetiefe in die Bohrung ein
Tr, Rd
3 Beginn des Gewindefräsens mit Einfahrschleife
4 Zirkulares Gewindefräsen Richtung Werkstückoberfläche
5 Zirkulares Gewindefräsen Richtung Werkstückoberfläche
6 Verfahren auf Startposition und Beenden des Bearbeitungsvorganges

Operation sequences for thread milling cutters with
M
MF three rings of teeth for hard materials
1 Tool moves to initial position above centre of hole
G 2 Tool moves into the hole to the maximum thread depth
BSW
BSF 3 Thread milling starts with cutter entry path
R, Pg 1 2 3 4 5 6
MF-EL 4 Thread milling with helical interpolation towards the workpiece surface
5 Thread milling with helical interpolation towards the workpiece surface
UNC, UNF
UNEF
UN, UNS 6 Return to initial position and end of machining cycle
UNJC
UNJF
NPT 50
NPTF
Tr
EG
