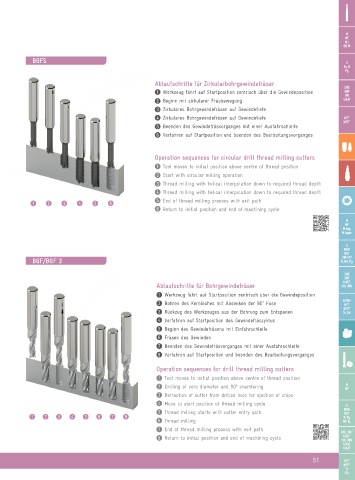

Page 51 - JBO-Katalog-2022

M
MF
MJ
EG M
BGFS G
Rc, R
Pg

Ablaufschritte für Zirkularbohrgewindefräser
UNC
1 Werkzeug fährt auf Startposition zentrisch über die Gewindeposition UNF
UN
2 Beginn mit zirkularer Fräsbewegung UNJF
3 Zirkulares Bohrgewindefräsen auf Gewindetiefe
4 Zirkulares Bohrgewindefräsen auf Gewindetiefe NPT
NPTF
5 Beenden des Gewindefräsvorganges mit einer Ausfahrschleife
6 Verfahren auf Startposition und beenden des Bearbeitungsvorganges

Operation sequences for circular drill thread milling cutters
1 Tool moves to initial position above centre of thread position
2 Start with circular milling operation
3 Thread milling with helical interpolation down to required thread depth
4 Thread milling with helical interpolation down to required thread depth
5 End of thread milling process with exit path
1 2 3 4 5 6
6 Return to initial position and end of machining cycle

M
MF
M keg.
M taper
G
BSW
BSF
DIN 477
BGF/BGF 3 R, BA, Pg

UNC
UNF
UNEF
Ablaufschritte für Bohrgewindefräser UN, UNS
1 Werkzeug fährt auf Startposition zentrisch über die Gewindeposition
2 Bohren des Kernloches mit Ansenken der 90° Fase NPSM
NPT
NPTF
3 Rückzug des Werkzeuges aus der Bohrung zum Entspanen Tr, Rd
4 Verfahren auf Startposition des Gewindefräszyklus
5 Beginn des Gewindefräsens mit Einfahrschleife
6 Fräsen des Gewindes
7 Beenden des Gewindefräsvorganges mit einer Ausfahrschleife
8 Verfahren auf Startposition und beenden des Bearbeitungsvorganges

Operation sequences for drill thread milling cutters
1 Tool moves to initial position above centre of thread position
M
2 Drilling of core diameter and 90º chamfering MF
3 Retraction of cutter from drilled hole for ejection of chips
4 Move to start position of thread milling cycle G
5 Thread milling starts with cutter entry path BSW
BSF
1 2 3 4 5 6 7 8 R, Pg
6 Thread milling MF-EL
7 End of thread milling process with exit path
UNC, UNF
UNEF
8 Return to initial position and end of machining cycle UN, UNS
