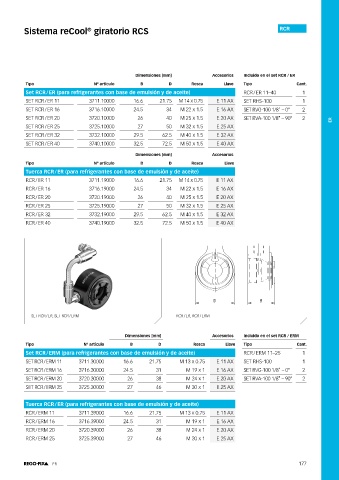

Page 181 - Catalogo_Rego-Fix

Sistema reCool giratorio RCS RCR
®

Dimensiones [mm] Accesorios Incluido en el set RCR / ER
Tipo Nº artículo B D Rosca Llave Tipo Cant.
Set RCR / ER (para refrigerantes con base de emulsión y de aceite) RCR / ER 11–40 1
SET RCR / ER 11 3711.10000 16.6 21.75 M 14 x 0.75 E 11 AX SET RHS-100 1
SET RCR / ER 16 3716.10000 24.5 34 M 22 x 1.5 E 16 AX SET RVG-100 1/8" – 0° 2
SET RCR / ER 20 3720.10000 26 40 M 25 x 1.5 E 20 AX SET RVA-100 1/8" – 90° 2
ER
SET RCR / ER 25 3725.10000 27 50 M 32 x 1.5 E 25 AX
SET RCR / ER 32 3732.10000 29.5 62.5 M 40 x 1.5 E 32 AX
SET RCR / ER 40 3740.10000 32.5 72.5 M 50 x 1.5 E 40 AX
Dimensiones [mm] Accesorios
Tipo Nº artículo B D Rosca Llave
Tuerca RCR / ER (para refrigerantes con base de emulsión y de aceite)
RCR / ER 11 3711.19000 16.6 21.75 M 14 x 0.75 E 11 AX
RCR / ER 16 3716.19000 24.5 34 M 22 x 1.5 E 16 AX
RCR / ER 20 3720.19000 26 40 M 25 x 1.5 E 20 AX
RCR / ER 25 3725.19000 27 50 M 32 x 1.5 E 25 AX
RCR / ER 32 3732.19000 29.5 62.5 M 40 x 1.5 E 32 AX
RCR / ER 40 3740.19000 32.5 72.5 M 50 x 1.5 E 40 AX

SET RCR / ER, SET RCR / ERM RCR / ER, RCR / ERM

Dimensiones [mm] Accesorios Incluido en el set RCR / ERM
Tipo Nº artículo B D Rosca Llave Tipo Cant.
Set RCR / ERM (para refrigerantes con base de emulsión y de aceite) RCR / ERM 11–25 1
SET RCR / ERM 11 3711.30000 16.6 21.75 M 13 x 0.75 E 11 AX SET RHS-100 1
SET RCR / ERM 16 3716.30000 24.5 31 M 19 x 1 E 16 AX SET RVG-100 1/8" – 0° 2
SET RCR / ERM 20 3720.30000 26 38 M 24 x 1 E 20 AX SET RVA-100 1/8" – 90° 2
SET RCR / ERM 25 3725.30000 27 46 M 30 x 1 E 25 AX

Tuerca RCR / ER (para refrigerantes con base de emulsión y de aceite)
RCR / ERM 11 3711.39000 16.6 21.75 M 13 x 0.75 E 11 AX
RCR / ERM 16 3716.39000 24.5 31 M 19 x 1 E 16 AX
RCR / ERM 20 3720.39000 26 38 M 24 x 1 E 20 AX
RCR / ERM 25 3725.39000 27 46 M 30 x 1 E 25 AX

ER 177
