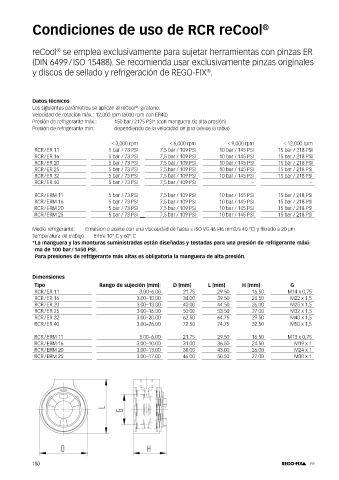

Page 184 - Catalogo_Rego-Fix

Condiciones de uso de RCR reCool ®

reCool se emplea exclusivamente para sujetar herramientas con pinzas ER
®
(DIN 6499 / ISO 15488). Se recomienda usar exclusivamente pinzas originales

y discos de sellado y refrigeración de REGO-FIX .
®

Datos técnicos
Los siguientes parámetros se aplican al reCool giratorio:
®
Velocidad de rotación máx.: 12,000 rpm (6000 rpm con ER40)
Presión de refrigerante máx.: 150 bar / 2175 PSI* (con manguera de alta presión)
Presión de refrigerante mín.: dependiendo de la velocidad de giro (véase la tabla)

≤ 3,000 rpm ≤ 6,000 rpm ≤ 9,000 rpm ≤ 12,000 rpm
RCR / ER 11 5 bar / 73 PSI 7,5 bar / 109 PSI 10 bar / 145 PSI 15 bar / 218 PSI
RCR / ER 16 5 bar / 73 PSI 7,5 bar / 109 PSI 10 bar / 145 PSI 15 bar / 218 PSI
RCR / ER 20 5 bar / 73 PSI 7,5 bar / 109 PSI 10 bar / 145 PSI 15 bar / 218 PSI
RCR / ER 25 5 bar / 73 PSI 7,5 bar / 109 PSI 10 bar / 145 PSI 15 bar / 218 PSI
RCR / ER 32 5 bar / 73 PSI 7,5 bar / 109 PSI 10 bar / 145 PSI 15 bar / 218 PSI
RCR / ER 40 5 bar / 73 PSI 7,5 bar / 109 PSI – –

RCR / ERM 11 5 bar / 73 PSI 7,5 bar / 109 PSI 10 bar / 145 PSI 15 bar / 218 PSI
RCR / ERM 16 5 bar / 73 PSI 7,5 bar / 109 PSI 10 bar / 145 PSI 15 bar / 218 PSI
RCR / ERM 20 5 bar / 73 PSI 7,5 bar / 109 PSI 10 bar / 145 PSI 15 bar / 218 PSI
RCR / ERM 25 5 bar / 73 PSI 7,5 bar / 109 PSI 10 bar / 145 PSI 15 bar / 218 PSI

Medio refrigerante: Emulsión o aceite con una viscosidad de hasta ≤ ISO VG 46 (46 mm2/s 40 °C) y filtrado a 20 µm
Temperatura de trabajo: Entre 10° C y 60° C
* La manguera y las monturas suministradas están diseñadas y testadas para una presión de refrigerante máxi-
ma de 100 bar / 1450 PSI.
Para presiones de refrigerante más altas es obligatoria la manguera de alta presión.

Dimensiones
Tipo Rango de sujeción [mm]: D [mm] L [mm] H [mm] G
RCR / ER 11 3.00–6.00 21.75 29.50 16.50 M14 x 0,75
RCR / ER 16 3.00–10.00 34.00 39.50 24.50 M22 x 1,5
RCR / ER 20 3.00–13.00 40.00 44.50 26.00 M25 x 1,5
RCR / ER 25 3.00–16.00 50.00 53.50 27.00 M32 x 1,5
RCR / ER 32 3.00–20.00 62.50 64.75 29.50 M40 x 1,5
RCR / ER 40 3.00–26.00 72.50 74.75 32.50 M50 x 1,5

RCR / ERM 11 3.00–6.00 21.75 29.50 16.50 M13 x 0,75
RCR / ERM 16 3.00–10.00 31.00 36.50 24.50 M19 x 1
RCR / ERM 20 3.00–13.00 38.00 43.00 26.00 M24 x 1
RCR / ERM 25 3.00–17.00 46.00 50.50 27.00 M30 x 1

180 ER
