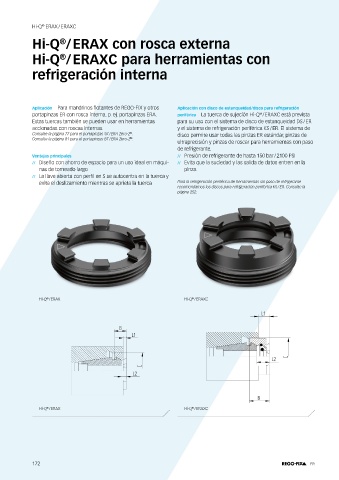

Hi-Q ERAX / ERAXC
Hi-Q / ERAX con rosca externa
®
Hi-Q / ERAXC para herramientas con
®
refrigeración interna

Aplicación Para mandrinos flotantes de REGO-FIX y otros Aplicación con disco de estanqueidad/disco para refrigeración
portapinzas ER con rosca interna, p. ej. portapinzas ERA. periférica La tuerca de sujeción Hi-Q / ERAXC está prevista
®
Estas tuercas también se pueden usar en herramientas para su uso con el sistema de disco de estanqueidad DS / ER
accionadas con roscas internas. y el sistema de refrigeración periférica KS / ER. El sistema de
Consulte la página 77 para el portapinzas SK / ERA Zero-Z . disco permite usar todas las pinzas ER estándar, pinzas de
®
Consulte la página 81 para el portapinzas BT / ERA Zero-Z .
®
ultraprecisión y pinzas de roscar para herramientas con paso
de refrigerante.
Ventajas principales / / Presión de refrigerante de hasta 150 bar / 2100 PSI
/ / Diseño con ahorro de espacio para un uso ideal en máqui- / / Evita que la suciedad y las salida de datos entren en la
nas de torneado largo pinza.
/ / La llave abierta con perfil en S se autocentra en la tuerca y
evita el deslizamiento mientras se aprieta la tuerca Para la refrigeración periférica de herramientas sin paso de refrigerante
recomendamos los discos para refrigeración periférica KS / ER. Consulte la
página 252.

Hi-Q / ERAX Hi-Q / ERAXC
®
®
L1

B
L1

L2 C
C
L2

B

Hi-Q / ERAX Hi-Q / ERAXC
®
®

172 ER
