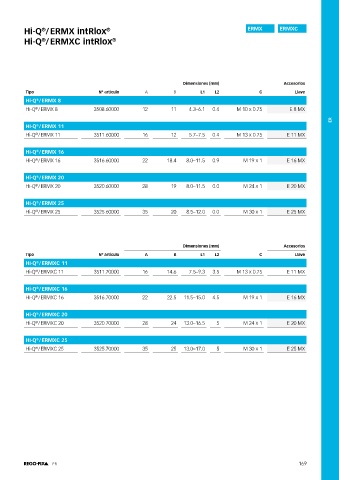

Page 173 - Catalogo_Rego-Fix

Hi-Q / ERMX intRlox ERMX ERMXC
®
®
Hi-Q / ERMXC intRlox ®
®

Dimensiones [mm] Accesorios
Tipo Nº artículo A B L1 L2 C Llave
Hi-Q / ERMX 8
®
®
Hi-Q / ERMX 8 3508.60000 12 11 4.3–6.1 0.4 M 10 x 0.75 E 8 MX
ER
Hi-Q / ERMX 11
®
®
Hi-Q / ERMX 11 3511.60000 16 12 5.7–7.5 0.4 M 13 x 0.75 E 11 MX

Hi-Q / ERMX 16
®
®
Hi-Q / ERMX 16 3516.60000 22 18.4 8.0–11.5 0.9 M 19 x 1 E 16 MX
Hi-Q / ERMX 20
®
Hi-Q / ERMX 20 3520.60000 28 19 8.0–11.5 0.0 M 24 x 1 E 20 MX
®

®
Hi-Q / ERMX 25
®
Hi-Q / ERMX 25 3525.60000 35 20 8.5–12.0 0.0 M 30 x 1 E 25 MX

Dimensiones [mm] Accesorios
Tipo Nº artículo A B L1 L2 C Llave
Hi-Q / ERMXC 11
®
Hi-Q / ERMXC 11 3511.70000 16 14.6 7.5–9.3 3.5 M 13 x 0.75 E 11 MX
®

Hi-Q / ERMXC 16
®
Hi-Q / ERMXC 16 3516.70000 22 22.5 11.5–15.0 4.5 M 19 x 1 E 16 MX
®
Hi-Q / ERMXC 20
®
Hi-Q / ERMXC 20 3520.70000 28 24 13.0–16.5 5 M 24 x 1 E 20 MX
®

Hi-Q / ERMXC 25
®
Hi-Q / ERMXC 25 3525.70000 35 25 13.0–17.0 5 M 30 x 1 E 25 MX
®

ER 169
