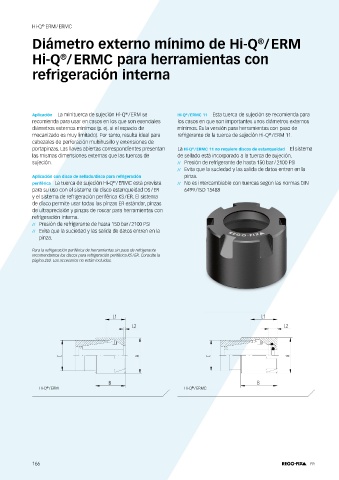

Hi-Q ERM / ERMC
Diámetro externo mínimo de Hi-Q / ERM
®
Hi-Q / ERMC para herramientas con
®
refrigeración interna

Aplicación La minituerca de sujeción Hi-Q / ERM se Hi-Q / ERMC 11 Esta tuerca de sujeción se recomienda para
®
®
recomienda para usar en casos en los que son esenciales los casos en que son importantes unos diámetros externos
diámetros externos mínimos (p. ej. si el espacio de mínimos. Es la versión para herramientas con paso de
mecanizado es muy limitado). Por tanto, resulta ideal para refrigerante de la tuerca de sujeción Hi-Q / ERM 11.
®
cabezales de perforación multihusillo y extensiones de
portapinzas. Las llaves abiertas correspondientes presentan La Hi-Q / ERMC 11 no requiere discos de estanqueidad El sistema
®
las mismas dimensiones externas que las tuercas de de sellado está incorporado a la tuerca de sujeción.
sujeción. / / Presión de refrigerante de hasta 150 bar / 2100 PSI
/ / Evita que la suciedad y las salida de datos entren en la
Aplicación con disco de sellado/disco para refrigeración pinza.
periférica La tuerca de sujeción Hi-Q / ERMC está prevista / / No es intercambiable con tuercas según las normas DIN
®
para su uso con el sistema de disco estanqueidad DS / ER 6499 / ISO 15488
y el sistema de refrigeración periférica KS / ER. El sistema
de disco permite usar todas las pinzas ER estándar, pinzas
de ultraprecisión y pinzas de roscar para herramientas con
refrigeración interna.
/ / Presión de refrigerante de hasta 150 bar / 2100 PSI
/ / Evita que la suciedad y las salida de datos entren en la
pinza.

Para la refrigeración periférica de herramientas sin paso de refrigerante
recomendamos los discos para refrigeración periférica KS / ER. Consulte la
página 252. Los accesorios no están incluidos.

L1 L1
L2 L2

C A C A

B B
Hi-Q / ERM Hi-Q / ERMC
®
®

166 ER

351600000 Hi-Q_ERM16
351620000 Hi-Q_ERMC16
