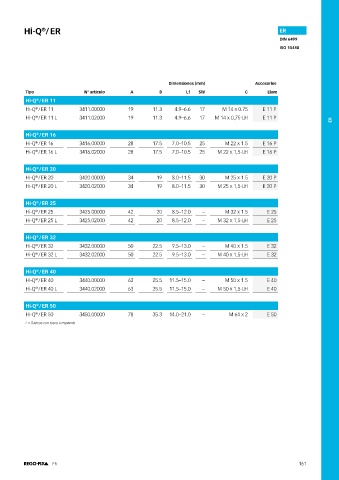

Page 165 - Catalogo_Rego-Fix

Hi-Q / ER ER
®
DIN 6499
ISO 15488

Dimensiones [mm] Accesorios
Tipo Nº artículo A B L1 SW C Llave
®
Hi-Q / ER 11
®
Hi-Q / ER 11 3411.00000 19 11.3 4.9–6.6 17 M 14 x 0.75 E 11 P
®
Hi-Q / ER 11 L 3411.02000 19 11.3 4.9–6.6 17 M 14 x 0,75-LH E 11 P
ER
®
Hi-Q / ER 16
®
Hi-Q / ER 16 3416.00000 28 17.5 7.0–10.5 25 M 22 x 1.5 E 16 P
®
Hi-Q / ER 16 L 3416.02000 28 17.5 7.0–10.5 25 M 22 x 1,5-LH E 16 P
Hi-Q / ER 20
®
Hi-Q / ER 20 3420.00000 34 19 8.0–11.5 30 M 25 x 1.5 E 20 P
®
Hi-Q / ER 20 L 3420.02000 34 19 8.0–11.5 30 M 25 x 1,5-LH E 20 P
®

®
Hi-Q / ER 25
®
Hi-Q / ER 25 3425.00000 42 20 8.5–12.0 – M 32 x 1.5 E 25
®
Hi-Q / ER 25 L 3425.02000 42 20 8.5–12.0 – M 32 x 1,5-LH E 25
Hi-Q / ER 32
®
Hi-Q / ER 32 3432.00000 50 22.5 9.5–13.0 – M 40 x 1.5 E 32
®
Hi-Q / ER 32 L 3432.02000 50 22.5 9.5–13.0 – M 40 x 1,5-LH E 32
®

Hi-Q / ER 40
®
®
Hi-Q / ER 40 3440.00000 63 25.5 11.5–15.0 – M 50 x 1.5 E 40
®
Hi-Q / ER 40 L 3440.02000 63 25.5 11.5–15.0 – M 50 x 1,5-LH E 40
Hi-Q / ER 50
®
Hi-Q / ER 50 3450.00000 78 35.3 14.0–21.0 – M 64 x 2 E 50
®
L = Tuercas con rosca a izquierda

ER 161
