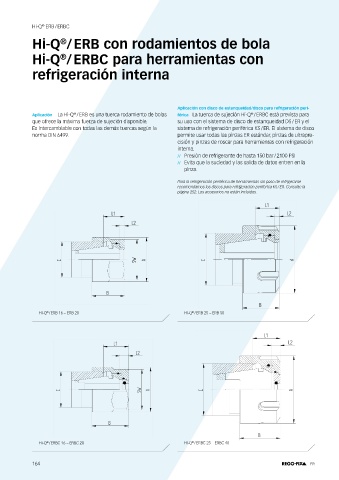

Hi-Q ERB / ERBC
Hi-Q / ERB con rodamientos de bola
®
Hi-Q / ERBC para herramientas con
®
refrigeración interna

Aplicación con disco de estanqueidad/disco para refrigeración peri-
Aplicación La Hi-Q / ERB es una tuerca rodamiento de bolas férica La tuerca de sujeción Hi-Q / ERBC está prevista para
®
®
que ofrece la máxima fuerza de sujeción disponible. su uso con el sistema de disco de estanqueidad DS / ER y el
Es intercambiable con todas las demás tuercas según la sistema de refrigeración periférica KS / ER. El sistema de disco
norma DIN 6499. permite usar todas las pinzas ER estándar, pinzas de ultrapre-
cisión y pinzas de roscar para herramientas con refrigeración
interna.
/ / Presión de refrigerante de hasta 150 bar / 2100 PSI
/ / Evita que la suciedad y las salida de datos entren en la
pinza.

Para la refrigeración periférica de herramientas sin paso de refrigerante
recomendamos los discos para refrigeración periférica KS / ER. Consulte la
página 252. Los accesorios no están incluidos.
L1
L1 L2
L2

C SW A C A

B
B
Hi-Q / ERB 16 – ERB 20 Hi-Q / ERB 25 – ERB 50
®
®

L1
L1 L2
L2

C SW A C A

B

B
Hi-Q / ERBC 16 – ERBC 20 Hi-Q / ERBC 25 – ERBC 40
®
®

164 ER
