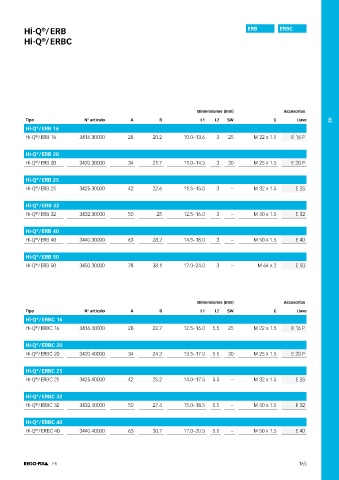

Page 169 - Catalogo_Rego-Fix

Hi-Q / ERB ERB ERBC
®
Hi-Q / ERBC
®

Dimensiones [mm] Accesorios
Tipo Nº artículo A B L1 L2 SW C Llave ER
Hi-Q / ERB 16
®
Hi-Q / ERB 16 3416.30000 28 20.2 10.0–13.6 3 25 M 22 x 1.5 E 16 P
®
Hi-Q / ERB 20
®
Hi-Q / ERB 20 3420.30000 34 21.7 11.0–14.5 3 30 M 25 x 1.5 E 20 P
®

Hi-Q / ERB 25
®
Hi-Q / ERB 25 3425.30000 42 22.6 11.5–15.0 3 – M 32 x 1.5 E 25
®
Hi-Q / ERB 32
®
Hi-Q / ERB 32 3432.30000 50 25 12.5–16.0 3 – M 40 x 1.5 E 32
®

Hi-Q / ERB 40
®
Hi-Q / ERB 40 3440.30000 63 28.2 14.5–18.0 3 – M 50 x 1.5 E 40
®

Hi-Q / ERB 50
®
Hi-Q / ERB 50 3450.30000 78 38.1 17.0–24.0 3 – M 64 x 2 E 50
®

Dimensiones [mm] Accesorios
Tipo Nº artículo A B L1 L2 SW C Llave
Hi-Q / ERBC 16
®
Hi-Q / ERBC 16 3416.40000 28 22.7 12.5–16.0 5.5 25 M 22 x 1.5 E 16 P
®

Hi-Q / ERBC 20
®
Hi-Q / ERBC 20 3420.40000 34 24.2 13.5–17.0 5.5 30 M 25 x 1.5 E 20 P
®

®
Hi-Q / ERBC 25
®
Hi-Q / ERBC 25 3425.40000 42 25.2 14.0–17.5 5.5 – M 32 x 1.5 E 25
®
Hi-Q / ERBC 32
Hi-Q / ERBC 32 3432.40000 50 27.4 15.0–18.5 5.5 – M 40 x 1.5 E 32
®

Hi-Q / ERBC 40
®
®
Hi-Q / ERBC 40 3440.40000 63 30.7 17.0–20.5 5.5 – M 50 x 1.5 E 40

ER 165
