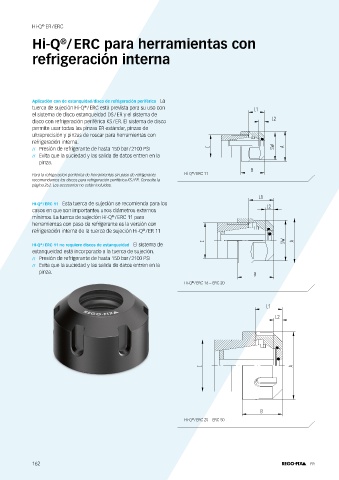

Hi-Q ER / ERC
Hi-Q / ERC para herramientas con
®
refrigeración interna

Aplicación con de estanquidad/disco de refrigeración periférica La
tuerca de sujeción Hi-Q / ERC está prevista para su uso con L1
®
el sistema de disco estanqueidad DS / ER y el sistema de
disco con refrigeración periférica KS / ER. El sistema de disco L2
permite usar todas las pinzas ER estándar, pinzas de
ultraprecisión y pinzas de roscar para herramientas con
refrigeración interna.
/ / Presión de refrigerante de hasta 150 bar / 2100 PSI C SW A
/ / Evita que la suciedad y las salida de datos entren en la
pinza.
B
®
Para la refrigeración periférica de herramientas sin paso de refrigerante Hi-Q / ERC 11
recomendamos los discos para refrigeración periférica KS / ER. Consulte la
página 252. Los accesorios no están incluidos.
L1
Hi-Q / ERC 11 Esta tuerca de sujeción se recomienda para los L2
®
casos en que son importantes unos diámetros externos
mínimos. La tuerca de sujeción Hi-Q / ERC 11 para
®
herramientas con paso de refrigerante es la versión con
refrigeración interna de la tuerca de sujeción Hi-Q / ER 11
®
Hi-Q / ERC 11 no requiere discos de estanqueidad El sistema de C SW A
®
estanqueidad está incorporado a la tuerca de sujeción.
/ / Presión de refrigerante de hasta 150 bar / 2100 PSI
/ / Evita que la suciedad y las salida de datos entren en la
pinza. B

®
Hi-Q / ERC 16 – ERC 20

L1

L2

C A

B

®
Hi-Q / ERC 25 – ERC 50
