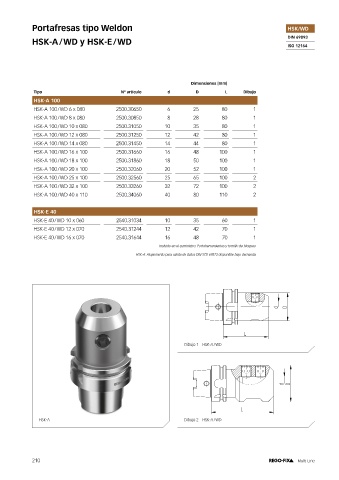

Portafresas tipo Weldon HSK/WD

HSK-A / WD y HSK-E / WD DIN 69893
ISO 12164

Dimensiones [mm]
Tipo Nº artículo d D L Dibujo
HSK-A 100
HSK-A 100 / WD 6 x 080 2500.30650 6 25 80 1
HSK-A 100 / WD 8 x 080 2500.30850 8 28 80 1
HSK-A 100 / WD 10 x 080 2500.31050 10 35 80 1
HSK-A 100 / WD 12 x 080 2500.31250 12 42 80 1
HSK-A 100 / WD 14 x 080 2500.31450 14 44 80 1
HSK-A 100 / WD 16 x 100 2500.31660 16 48 100 1
HSK-A 100 / WD 18 x 100 2500.31860 18 50 100 1
HSK-A 100 / WD 20 x 100 2500.32060 20 52 100 1
HSK-A 100 / WD 25 x 100 2500.32560 25 65 100 2
HSK-A 100 / WD 32 x 100 2500.33260 32 72 100 2
HSK-A 100 / WD 40 x 110 2500.34060 40 80 110 2

HSK-E 40
HSK-E 40 / WD 10 x 060 2540.31034 10 35 60 1
HSK-E 40 / WD 12 x 070 2540.31244 12 42 70 1
HSK-E 40 / WD 16 x 070 2540.31644 16 48 70 1

Incluido en el suministro: Portaherramientas y tornillo de bloqueo
HSK-A: Alojamiento para salida de datos DIN STD 69873 disponible bajo demanda

d D

L

256331850 HSK-A63_WD18x080
Dibujo 1 HSK-A / WD
Schraffurfaktor 1
Skizzenfaktor 0.35
Schriftfaktor 0.7

d D

L

HSK-A Dibujo 2 HSK-A / WD
256332560 HSK-A63_WD25x110
Schraffurfaktor 1
Skizzenfaktor 0.35
Schriftfaktor 0.7
