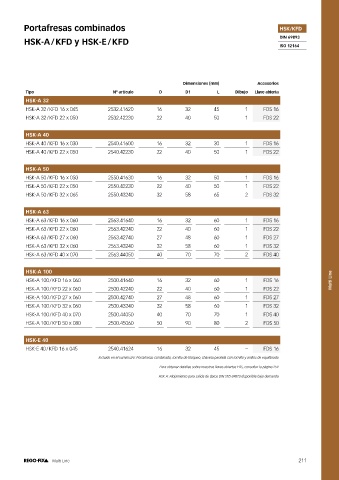

Page 215 - Catalogo_Rego-Fix

Portafresas combinados HSK/KFD

HSK-A / KFD y HSK-E / KFD DIN 69893
ISO 12164

Dimensiones [mm] Accesorios
Tipo Nº artículo D D1 L Dibujo Llave abierta
HSK-A 32
HSK-A 32 / KFD 16 x 045 2532.41620 16 32 45 1 FDS 16
HSK-A 32 / KFD 22 x 050 2532.42230 22 40 50 1 FDS 22

HSK-A 40
HSK-A 40 / KFD 16 x 030 2540.41600 16 32 30 1 FDS 16
HSK-A 40 / KFD 22 x 050 2540.42230 22 40 50 1 FDS 22

HSK-A 50
HSK-A 50 / KFD 16 x 050 2550.41630 16 32 50 1 FDS 16
HSK-A 50 / KFD 22 x 050 2550.42230 22 40 50 1 FDS 22
HSK-A 50 / KFD 32 x 065 2550.43240 32 58 65 2 FDS 32

HSK-A 63
HSK-A 63 / KFD 16 x 060 2563.41640 16 32 60 1 FDS 16
HSK-A 63 / KFD 22 x 060 2563.42240 22 40 60 1 FDS 22
HSK-A 63 / KFD 27 x 060 2563.42740 27 48 60 1 FDS 27
HSK-A 63 / KFD 32 x 060 2563.43240 32 58 60 1 FDS 32
HSK-A 63 / KFD 40 x 070 2563.44050 40 70 70 2 FDS 40

HSK-A 100
HSK-A 100 / KFD 16 x 060 2500.41640 16 32 60 1 FDS 16 Multi Line
HSK-A 100 / KFD 22 x 060 2500.42240 22 40 60 1 FDS 22
HSK-A 100 / KFD 27 x 060 2500.42740 27 48 60 1 FDS 27
HSK-A 100 / KFD 32 x 060 2500.43240 32 58 60 1 FDS 32
HSK-A 100 / KFD 40 x 070 2500.44050 40 70 70 1 FDS 40
HSK-A 100 / KFD 50 x 080 2500.45060 50 90 80 2 FDS 50

HSK-E 40
HSK-E 40 / KFD 16 x 045 2540.41624 16 32 45 – FDS 16
Incluido en el suministro: Portafresas combinado, tornillo de bloqueo, chaveta paralela con tornillo y anillos de equilibrado
Para obtener detalles sobre nuestras llaves abiertas FDS, consultar la página 259
HSK-A: Alojamiento para salida de datos DIN STD 69873 disponible bajo demanda

211
Multi Line 211
