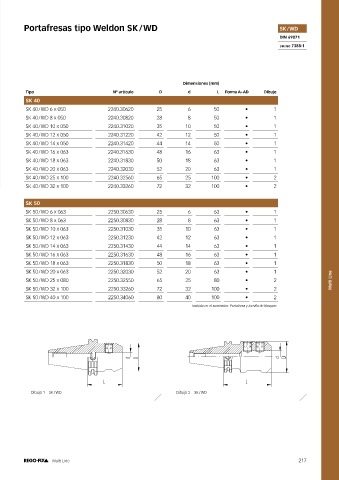

Portafresas tipo Weldon SK / WD SK / WD

DIN 69871
DIN ISO 7388-1

Dimensiones [mm]
Tipo Nº artículo D d L Forma A+AD Dibujo
SK 40
SK 40 / WD 6 x 050 2240.30620 25 6 50 • 1
SK 40 / WD 8 x 050 2240.30820 28 8 50 • 1
SK 40 / WD 10 x 050 2240.31020 35 10 50 • 1
SK 40 / WD 12 x 050 2240.31220 42 12 50 • 1
SK 40 / WD 14 x 050 2240.31420 44 14 50 • 1
SK 40 / WD 16 x 063 2240.31630 48 16 63 • 1
SK 40 / WD 18 x 063 2240.31830 50 18 63 • 1
SK 40 / WD 20 x 063 2240.32030 52 20 63 • 1
SK 40 / WD 25 x 100 2240.32560 65 25 100 • 2
SK 40 / WD 32 x 100 2240.33260 72 32 100 • 2

SK 50
SK 50 / WD 6 x 063 2250.30630 25 6 63 • 1
SK 50 / WD 8 x 063 2250.30830 28 8 63 • 1
SK 50 / WD 10 x 063 2250.31030 35 10 63 • 1
SK 50 / WD 12 x 063 2250.31230 42 12 63 • 1
SK 50 / WD 14 x 063 2250.31430 44 14 63 • 1
SK 50 / WD 16 x 063 2250.31630 48 16 63 • 1
SK 50 / WD 18 x 063 2250.31830 50 18 63 • 1
SK 50 / WD 20 x 063 2250.32030 52 20 63 • 1
SK 50 / WD 25 x 080 2250.32550 65 25 80 • 2 Multi Line
SK 50 / WD 32 x 100 2250.33260 72 32 100 • 2
SK 50 / WD 40 x 100 2250.34060 80 40 100 • 2

Incluido en el suministro: Portafresa y tornillo de bloqueo

d D d D

L L

Dibujo 1 SK / WD Dibujo 2 SK / WD

217
Multi Line 217
