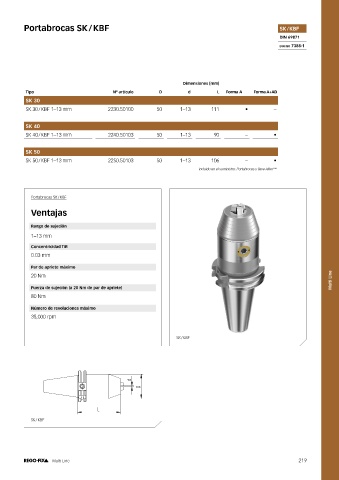

Page 223 - Catalogo_Rego-Fix
P. 223
Portabrocas SK / KBF SK / KBF
DIN 69871
DIN ISO 7388-1
Dimensiones [mm]
Tipo Nº artículo D d L Forma A Forma A+AD
SK 30
SK 30 / KBF 1–13 mm 2230.50100 50 1–13 111 • –
SK 40
SK 40 / KBF 1–13 mm 2240.50103 50 1–13 90 – •
SK 50
SK 50 / KBF 1–13 mm 2250.50103 50 1–13 106 – •
Incluido en el suministro: Portabrocas y llave Allen™
Portabrocas SK / KBF
Ventajas
Rango de sujeción
1–13 mm
Concentricidad TIR
0.03 mm
Par de apriete máximo
20 Nm Multi Line
Fuerza de sujeción (a 20 Nm de par de apriete)
80 Nm
Número de revoluciones máximo
35,000 rpm
SK / KBF
d
D
L
SK / KBF
219
Multi Line 219
