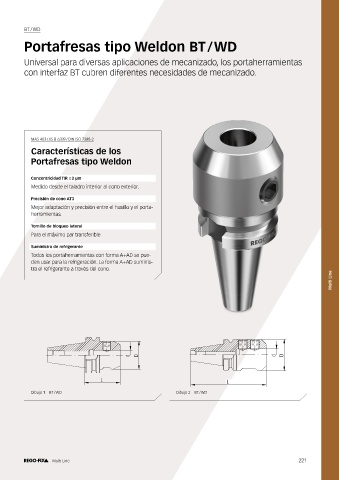

Page 225 - Catalogo_Rego-Fix
P. 225
BT / WD
Portafresas tipo Weldon BT / WD
Universal para diversas aplicaciones de mecanizado, los portaherramientas
con interfaz BT cubren diferentes necesidades de mecanizado.
MAS 403 / JIS B 6339 / DIN ISO 7388-2
Características de los
Portafresas tipo Weldon
Concentricidad TIR ≤ 3 µm
Medido desde el taladro interior al cono exterior.
Precisión de cono AT3
Mejor adaptación y precisión entre el husillo y el porta-
herramientas.
Tornillo de bloqueo lateral
Para el máximo par transferible
Suministro de refrigerante
Todos los portaherramientas con forma A+AD se pue-
den usar para la refrigeración. La forma A+AD suminis-
tra el refrigerante a través del cono.
Multi Line
d D d D
L L
Dibujo 1 BT / WD Dibujo 2 BT / WD
221
Multi Line 221
214031830 BT40_WD18x063 HS
214032550 BT40_WD25x090 HS
