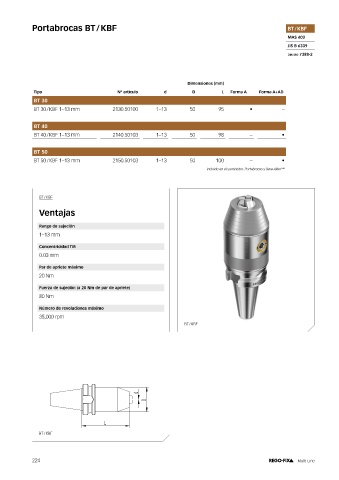

Page 228 - Catalogo_Rego-Fix
P. 228
Portabrocas BT / KBF BT / KBF
MAS 403
JIS B 6339
DIN ISO 7388-2
Dimensiones [mm]
Tipo Nº artículo d D L Forma A Forma A+AD
BT 30
BT 30 / KBF 1–13 mm 2130.50100 1–13 50 95 • –
BT 40
BT 40 / KBF 1–13 mm 2140.50103 1–13 50 98 – •
BT 50
BT 50 / KBF 1–13 mm 2150.50103 1–13 50 100 – •
Incluido en el suministro: Portabrocas y llave Allen™
BT / KBF
Ventajas
Rango de sujeción
1–13 mm
Concentricidad TIR
0.03 mm
Par de apriete máximo
20 Nm
Fuerza de sujeción (a 20 Nm de par de apriete)
80 Nm
Número de revoluciones máximo
35,000 rpm
BT / KBF
d
D
L
BT / KBF
214050103 BT40_KBF
