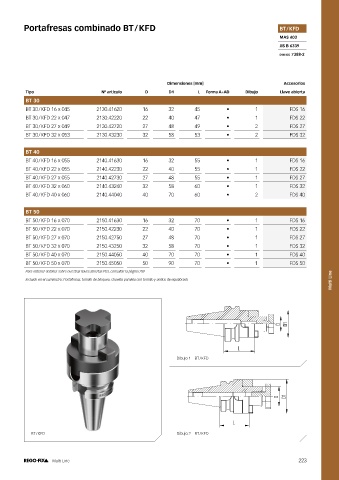

Portafresas combinado BT / KFD BT / KFD

MAS 403
JIS B 6339
DIN ISO 7388-2

Dimensiones [mm] Accesorios
Tipo Nº artículo D D1 L Forma A+AD Dibujo Llave abierta
BT 30
BT 30 / KFD 16 x 045 2130.41620 16 32 45 • 1 FDS 16
BT 30 / KFD 22 x 047 2130.42220 22 40 47 • 1 FDS 22
BT 30 / KFD 27 x 049 2130.42720 27 48 49 • 2 FDS 27
BT 30 / KFD 32 x 053 2130.43230 32 58 53 • 2 FDS 32

BT 40
BT 40 / KFD 16 x 055 2140.41630 16 32 55 • 1 FDS 16
BT 40 / KFD 22 x 055 2140.42230 22 40 55 • 1 FDS 22
BT 40 / KFD 27 x 055 2140.42730 27 48 55 • 1 FDS 27
BT 40 / KFD 32 x 060 2140.43240 32 58 60 • 1 FDS 32
BT 40 / KFD 40 x 060 2140.44040 40 70 60 • 2 FDS 40

BT 50
BT 50 / KFD 16 x 070 2150.41630 16 32 70 • 1 FDS 16
BT 50 / KFD 22 x 070 2150.42230 22 40 70 • 1 FDS 22
BT 50 / KFD 27 x 070 2150.42750 27 48 70 • 1 FDS 27
BT 50 / KFD 32 x 070 2150.43250 32 58 70 • 1 FDS 32
BT 50 / KFD 40 x 070 2150.44050 40 70 70 • 1 FDS 40
BT 50 / KFD 50 x 070 2150.45050 50 90 70 • 1 FDS 50
Para obtener detalles sobre nuestras llaves abiertas FDS, consultar la página 259
Multi Line
Incluido en el suministro: Portafresas, tornillo de bloqueo, chaveta paralela con tornillo y anillos de equilibrado

D D1

L
Dibujo 1 BT / KFD

D D1

L
BT / KFD Dibujo 2 BT / KFD

223
Multi Line 223
