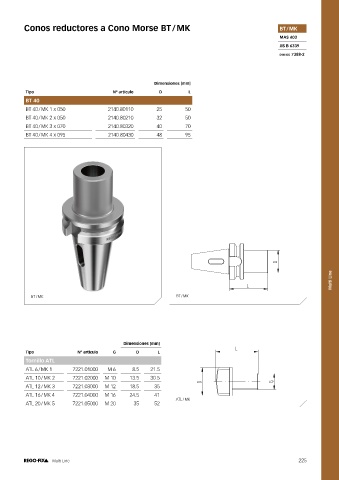

Conos reductores a Cono Morse BT / MK BT / MK

MAS 403
JIS B 6339
DIN ISO 7388-2

Dimensiones [mm]
Tipo Nº artículo D L
BT 40
BT 40 / MK 1 x 050 2140.80110 25 50
BT 40 / MK 2 x 050 2140.80210 32 50
BT 40 / MK 3 x 070 2140.80320 40 70
BT 40 / MK 4 x 095 2140.80430 48 95

D
Multi Line

L
BT / MK BT / MK 214080320 BT40_MK3x070

Schraffurfaktor keiner
Skizzenfaktor 0.35
Schriftfaktor 0.7

Dimensiones [mm]
L
Tipo Nº artículo G D L
Tornillo ATL
ATL 6 / MK 1 7221.01000 M 6 8.5 21.5
ATL 10 / MK 2 7221.02000 M 10 13.5 30.5
D G
ATL 12 / MK 3 7221.03000 M 12 18.5 35
ATL 16 / MK 4 7221.04000 M 16 24.5 41
ATL / MK
ATL 20 / MK 5 7221.05000 M 20 35 52

225
Multi Line 225

722105000 ATL20/MK5
