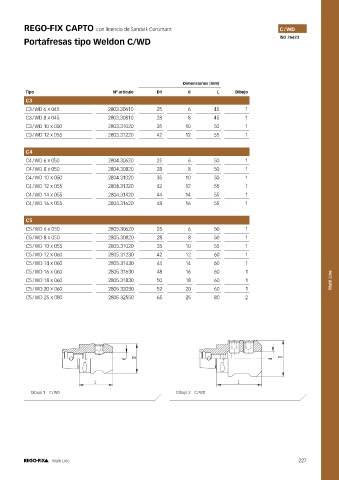

REGO-FIX CAPTO con licencia de Sandvik Coromant C / WD
Portafresas tipo Weldon C/WD ISO 26623

Dimensiones [mm]
Tipo Nº artículo D1 d L Dibujo
C3
C3 / WD 6 x 045 2803.30610 25 6 45 1
C3 / WD 8 x 045 2803.30810 28 8 45 1
C3 / WD 10 x 050 2803.31020 35 10 50 1
C3 / WD 12 x 055 2803.31220 42 12 55 1

C4
C4 / WD 6 x 050 2804.30620 25 6 50 1
C4 / WD 8 x 050 2804.30820 28 8 50 1
C4 / WD 10 x 050 2804.31020 35 10 50 1
C4 / WD 12 x 055 2804.31220 42 12 55 1
C4 / WD 14 x 055 2804.31420 44 14 55 1
C4 / WD 16 x 055 2804.31620 48 16 55 1

C5
C5 / WD 6 x 050 2805.30620 25 6 50 1
C5 / WD 8 x 050 2805.30820 28 8 50 1
C5 / WD 10 x 055 2805.31020 35 10 55 1
C5 / WD 12 x 060 2805.31230 42 12 60 1
C5 / WD 14 x 060 2805.31430 44 14 60 1
C5 / WD 16 x 060 2805.31630 48 16 60 1
C5 / WD 18 x 060 2805.31830 50 18 60 1 Multi Line
C5 / WD 20 x 060 2805.32030 52 20 60 1
C5 / WD 25 x 080 2805.32550 65 25 80 2

D D
d d

L L

Dibujo 1 C / WD Dibujo 2 C / WD
