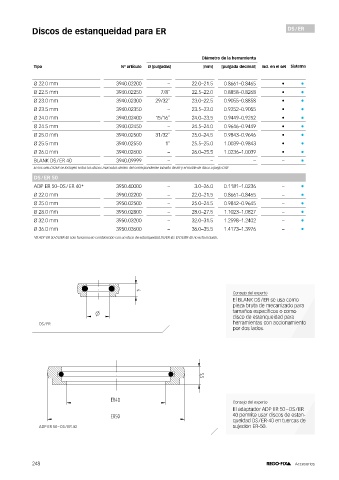

Page 252 - Catalogo_Rego-Fix

Discos de estanqueidad para ER DS / ER

Diámetro de la herramienta
Tipo Nº artículo Ø [pulgadas] [mm] [pulgada decimal] Incl. en el set Sistema

Ø 22.0 mm 3940.02200 – 22.0–21.5 0.8661–0.8465 • •
Ø 22.5 mm 3940.02250 7/8" 22.5–22.0 0.8858–0.8268 • •
Ø 23.0 mm 3940.02300 29/32" 23.0–22.5 0.9055–0.8858 • •
Ø 23.5 mm 3940.02350 – 23.5–23.0 0.9252–0.9055 • •
Ø 24.0 mm 3940.02400 15/16" 24.0–23.5 0.9449–0.9252 • •
Ø 24.5 mm 3940.02450 – 24.5–24.0 0.9646–0.9449 • •
Ø 25.0 mm 3940.02500 31/32" 25.0–24.5 0.9843–0.9646 • •
Ø 25.5 mm 3940.02550 1" 25.5–25.0 1.0039–0.9843 • •
Ø 26.0 mm 3940.02600 – 26.0–25.5 1.0236–1.0039 • •
BLANK DS / ER 40 3940.09999 – – – – •
En los sets DS/ER se incluyen todos los discos marcados dentro del correspondiente tamaño de ER y el molde de disco a juego DSR
DS / ER 50
ADP ER 50–DS / ER 40* 3950.40000 – 3.0–26.0 0.1181–1.0236 – •
Ø 22.0 mm 3950.02200 – 22.0–21.5 0.8661–0.8465 – •
Ø 25.0 mm 3950.02500 – 25.0–24.5 0.9842–0.9645 – •
Ø 28.0 mm 3950.02800 – 28.0–27.5 1.1023–1.0827 – •
Ø 32.0 mm 3950.03200 – 32.0–31.5 1.2598–1.2402 – •
Ø 36.0 mm 3950.03600 – 36.0–35.5 1.4173–1.3976 – •
*El ADP ER 50-DS/ER 40 solo funciona en combinación con un disco de estanqueidad DS/ER 40. El DS/ER 40 no está incluido.

Skizzenfaktor 2
Musterabstand 1
Schriftfaktor 0.7
Consejo del experto
4
El BLANK DS / ER se usa como
3916xxxxx DS_ER16
pieza bruta de mecanizado para
O tamaños específicos o como
disco de estanqueidad para
DS / ER herramientas con accionamiento
por dos lados.

Skizzenfaktor 2
Musterabstand 1
Schriftfaktor 0.7

ER40 5,5
Consejo del experto
El adaptador ADP ER 50 – DS / ER
395040000 ADP_ER50-DS_ER40
ER50 40 permite usar discos de estan-
queidad DS / ER-40 en tuercas de
ADP ER 50 – DS / ER 40 sujeción ER-50.

248 Accesorios
