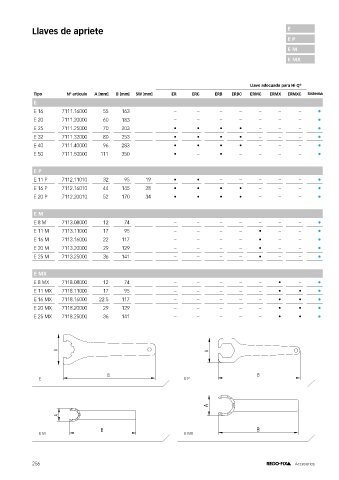

Page 260 - Catalogo_Rego-Fix

Llaves de apriete E
E P
E M
E MX

Llave adecuada para Hi-Q ®
Tipo Nº artículo A [mm] B [mm] SW [mm] ER ERC ERB ERBC ERMC ERMX ERMXC Sistema
E
E 16 7111.16000 55 163 – – – – – – – •
E 20 7111.20000 60 183 – – – – – – – •
E 25 7111.25000 70 203 • • • • – – – •
E 32 7111.32000 80 253 • • • • – – – •
E 40 7111.40000 96 283 • • • • – – – •
E 50 7111.50000 111 350 • – • – – – – •

E P
E 11 P 7112.11010 32 95 19 • • – – – – – •
E 16 P 7112.16010 44 145 28 • • • • – – – •
E 20 P 7112.20010 52 170 34 • • • • – – – •

E M
E 8 M 7113.08000 12 74 – – – – – – – •
E 11 M 7113.11000 17 95 – – – – • – – •
E 16 M 7113.16000 22 117 – – – – • – – •
E 20 M 7113.20000 29 129 – – – – • – – •
E 25 M 7113.25000 36 141 – – – – • – – •

E MX
E 8 MX 7118.08000 12 74 – – – – – • – •
E 11 MX 7118.11000 17 95 – – – – – • • •
E 16 MX 7118.16000 22.5 117 – – – – – • • •
E 20 MX 7118.20000 29 129 – – – – – • • •
E 25 MX 7118.25000 36 141 – – – – – • • •

A A

B B
E E P

A

B
E M E MX

256 Accesorios
