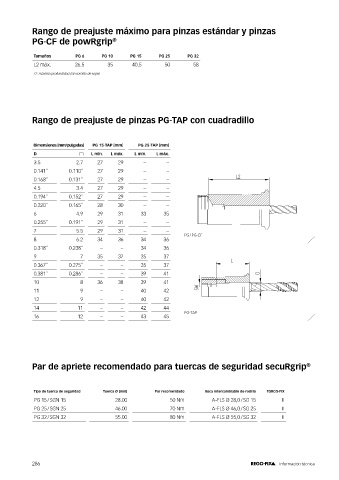

Rango de preajuste máximo para pinzas estándar y pinzas
PG-CF de powRgrip ®

Tamaños PG 6 PG 10 PG 15 PG 25 PG 32
L2 máx. 26.5 35 40.5 50 58
L2: máxima profundidad (sin tornillo de tope)

Rango de preajuste de pinzas PG-TAP con cuadradillo

Dimensiones [mm/pulgadas] PG 15-TAP [mm] PG 25-TAP [mm]
D L mín. L máx. L mín. L máx.
3.5 2.7 27 29 – –
0.141" 0.110" 27 29 – –
L2
0.168" 0.131" 27 29 – –
4.5 3.4 27 29 – –
0.194" 0.152" 27 29 – –
0.220" 0.165" 28 30 – –
6 4.9 29 31 33 35
0.255" 0.191" 29 31 – –
7 5.5 29 31 – –
PG / PG-CF
8 6.2 34 36 34 36
Einspannlänge PG__S13_7_Skizze2
0.318" 0.238" – – 34 36
9 7 35 37 35 37 Schraffurfaktor 1
L
0.367" 0.275" – – 35 37 Skizzenfaktor 0.75
0.381" 0.286" – – 39 41 Schriftfaktor 0.7 D
10 8 36 38 39 41
11 9 – – 40 42 SW
12 9 – – 40 42
14 11 – – 42 44
PG-TAP
16 12 – – 43 45 Einspannlänge TAP__S13_8_Skizze1
Schraffurfaktor 1
Skizzenfaktor 0.75
Schriftfaktor 0.7

Par de apriete recomendado para tuercas de seguridad secuRgrip ®

Tipo de tuerca de seguridad Tuerca Ø [mm] Par recomendado Boca intercambiable de rodillo TORCO-FIX
PG 15 / SGN 15 28.00 50 Nm A-FLS Ø 28,0 / SG 15 II
PG 25 / SGN 25 46.00 70 Nm A-FLS Ø 46,0 / SG 25 II
PG 32 / SGN 32 55.00 80 Nm A-FLS Ø 55,0 / SG 32 II

286 Información técnica
