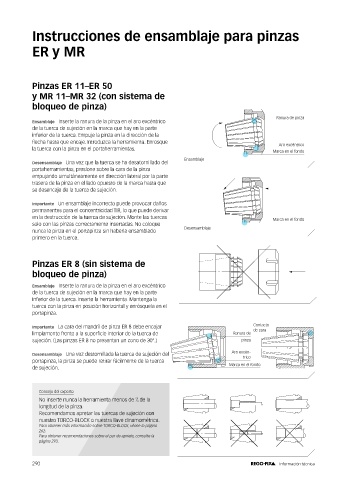

Instrucciones de ensamblaje para pinzas

ER y MR

Pinzas ER 11–ER 50
y MR 11–MR 32 (con sistema de
bloqueo de pinza)

Ranura de pinza
Ensamblaje Inserte la ranura de la pinza en el aro excéntrico
de la tuerca de sujeción en la marca que hay en la parte
inferior de la tuerca. Empuje la pinza en la dirección de la
flecha hasta que encaje. Introduzca la herramienta. Enrosque Aro excéntrico
la tuerca con la pinza en el portaherramientas.
Marca en el fondo
Ensamblaje
Desensamblaje Una vez que la tuerca se ha desatornillado del
portaherramientas, presione sobre la cara de la pinza
empujando simultáneamente en dirección lateral por la parte
trasera de la pinza en el lado opuesto de la marca hasta que
se desencaje de la tuerca de sujeción.

Importante Un ensamblaje incorrecto puede provocar daños
permanentes para el concentricidad TIR, lo que puede derivar
en la destrucción de la tuerca de sujeción. Monte las tuercas Marca en el fondo
solo con las pinzas correctamente insertadas. No coloque
nunca la pinza en el portapinza sin haberla ensamblado Desensamblaje
primero en la tuerca.

Pinzas ER 8 (sin sistema de
bloqueo de pinza)

Ensamblaje Inserte la ranura de la pinza en el aro excéntrico
de la tuerca de sujeción en la marca que hay en la parte
inferior de la tuerca. Inserte la herramienta. Mantenga la
tuerca con la pinza en posición horizontal y enrósquela en el
portapinza.

Importante La cara del mandril de pinza ER 8 debe encajar Contacto
limpiamente frente a la superficie interior de la tuerca de Ranura de de cara
sujeción. (Las pinzas ER 8 no presentan un cono de 30°.) pinza

Desensamblaje Una vez destornillada la tuerca de sujeción del Aro excén-
portapinza, la pinza se puede retirar fácilmente de la tuerca trico
de sujeción. Marca en el fondo

Consejo del experto
No inserte nunca la herramienta menos de / 3 de la
2
longitud de la pinza.
Recomendamos apretar las tuercas de sujeción con
nuestro TORCO-BLOCK o nuestra llave dinamométrica.
Para obtener más información sobre TORCO-BLOCK, véase la página
262.
Para obtener recomendaciones sobre el par de apriete, consulte la
página 293.

290 Información técnica
