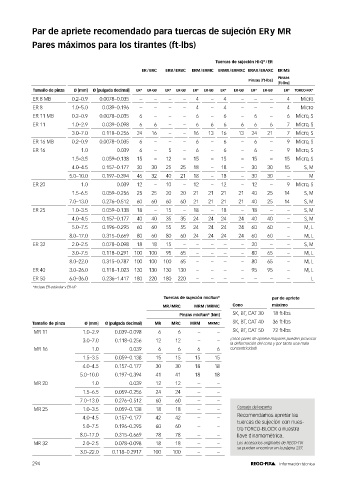

Par de apriete recomendado para tuercas de sujeción ER y MR

Pares máximos para los tirantes (ft-lbs)

Tuercas de sujeción Hi-Q / ER
®
ER / ERC ERB / ERBC ERM / ERMC ERMX / ERMXC ERAX / ERAXC ER MS
Pinzas
Pinzas [ft-lbs]
[ft-lbs]
Tamaño de pinza Ø [mm] Ø [pulgada decimal] ER* ER-GB ER* ER-GB ER* ER-GB ER* ER-GB ER* ER-GB ER* TORCO-FIX*
ER 8 MB 0.2–0.9 0.0078–0.035 – – – – 4 – 4 – – – 4 Micro
ER 8 1.0–5.0 0.039–0.196 – – – – 4 – 4 – – – 4 Micro
ER 11 MB 0.2–0.9 0.0078–0.035 6 – – – 6 – 6 – 6 – 6 Micro, S
ER 11 1.0–2.9 0.039–0.098 6 6 – – 6 6 6 6 6 6 7 Micro, S
3.0–7.0 0.118–0.256 24 16 – – 16 13 16 13 24 21 7 Micro, S
ER 16 MB 0.2–0.9 0.0078–0.035 6 – – – 6 – 6 – 6 – 9 Micro, S
ER 16 1.0 0.039 6 – 5 – 6 – 6 – 6 – 9 Micro, S
1.5–3.5 0.059–0.138 15 – 12 – 15 – 15 – 15 – 15 Micro, S
4.0–4.5 0.157–0.177 30 30 25 25 18 – 18 – 30 30 15 S, M
5.0–10.0 0.197–0.394 46 32 40 21 18 – 18 – 30 30 – M
ER 20 1.0 0.039 12 – 10 – 12 – 12 – 12 – 9 Micro, S
1.5–6.5 0.059–0.256 25 25 20 20 21 21 21 21 40 25 14 S, M
7.0–13.0 0.276–0.512 60 60 60 60 21 21 21 21 40 25 14 S, M
ER 25 1.0–3.5 0.059–0.138 18 – 15 – 18 – 18 – 18 – – S, M
4.0–4.5 0.157–0.177 40 40 35 35 24 24 24 24 40 40 – S, M
5.0–7.5 0.196–0.295 60 60 55 55 24 24 24 24 60 60 – M, L
8.0–17.0 0.315–0.669 80 60 80 60 24 24 24 24 60 60 – M, L
ER 32 2.0–2.5 0.078–0.098 18 18 15 – – – – – 20 – – S, M
3.0–7.5 0.118–0.291 100 100 95 65 – – – – 80 65 – M, L
8.0–22.0 0.315–0.787 100 100 100 65 – – – – 80 65 – M, L
ER 40 3.0–26.0 0.118–1.023 130 130 130 130 – – – – 95 95 – M, L
ER 50 6.0–36.0 0.236–1.417 180 220 180 220 – – – – – – – L
*Incluye ER estándar y ER-UP

Tuercas de sujeción micRun ® par de apriete
MR / MRC MRM / MRMC Cono máximo
Pinzas micRun [Nm] SK, BT, CAT 30 18 ft-lbs
®
Tamaño de pinza Ø [mm] Ø [pulgada decimal] MR MRC MRM MRMC SK, BT, CAT 40 36 ft-lbs
MR 11 1.0–2.9 0.039–0.098 6 6 – – SK, BT, CAT 50 72 ft-lbs
3.0–7.0 0.118–0.256 12 12 – – ¡Unos pares de apriete mayores pueden provocar
la deformación del cono y por tanto una mala
MR 16 1.0 0.039 6 6 6 6 concentricidad!
1.5–3.5 0.059–0.138 15 15 15 15
4.0–4.5 0.157–0.177 30 30 18 18
5.0–10.0 0.197–0.394 41 41 18 18
MR 20 1.0 0.039 12 12 – –
1.5–6.5 0.059–0.256 24 24 – –
7.0–13.0 0.276–0.512 60 60 – –
MR 25 1.0–3.5 0.059–0.138 18 18 – – Consejo del experto
Recomendamos apretar las
4.0–4.5 0.157–0.177 42 42 – –
tuercas de sujeción con nues-
5.0–7.5 0.196–0.295 60 60 – – tro TORCO-BLOCK o nuestra
8.0–17.0 0.315–0.669 78 78 – – llave dinamométrica.
MR 32 2.0–2.5 0.078–0.098 18 18 – – Los accesorios originales de REGO-FIX
se pueden encontrar en la página 237.
3.0–22.0 0.118–0.2917 100 100 – –
