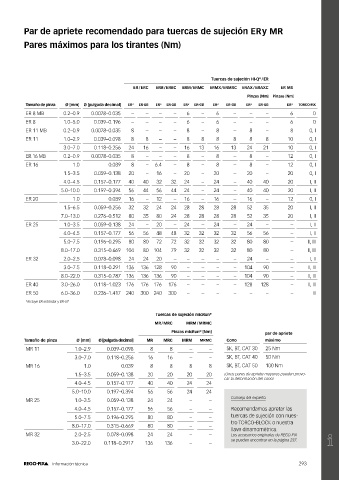

Par de apriete recomendado para tuercas de sujeción ER y MR

Pares máximos para los tirantes (Nm)

Tuercas de sujeción Hi-Q / ER
®
ER / ERC ERB / ERBC ERM / ERMC ERMX / ERMXC ERAX / ERAXC ER MS
Pinzas [Nm] Pinzas [Nm]
Tamaño de pinza Ø [mm] Ø [pulgada decimal] ER* ER-GB ER* ER-GB ER* ER-GB ER* ER-GB ER* ER-GB ER* TORCO-FIX
ER 8 MB 0.2–0.9 0.0078–0.035 – – – – 6 – 6 – – – 6 0
ER 8 1.0–5.0 0.039–0.196 – – – – 6 – 6 – – – 6 0
ER 11 MB 0.2–0.9 0.0078–0.035 8 – – – 8 – 8 – 8 – 8 0, I
ER 11 1.0–2.9 0.039–0.098 8 8 – – 8 8 8 8 8 8 10 0, I
3.0–7.0 0.118–0.256 24 16 – – 16 13 16 13 24 21 10 0, I
ER 16 MB 0.2–0.9 0.0078–0.035 8 – – – 8 – 8 – 8 – 12 0, I
ER 16 1.0 0.039 8 – 6.4 – 8 – 8 – 8 – 12 0, I
1.5–3.5 0.059–0.138 20 – 16 – 20 – 20 – 20 – 20 0, I
4.0–4.5 0.157–0.177 40 40 32 32 24 – 24 – 40 40 20 I, II
5.0–10.0 0.197–0.394 56 44 56 44 24 – 24 – 40 40 20 I, II
ER 20 1.0 0.039 16 – 12 – 16 – 16 – 16 – 12 0, I
1.5–6.5 0.059–0.256 32 32 24 24 28 28 28 28 52 35 20 I, II
7.0–13.0 0.276–0.512 80 35 80 24 28 28 28 28 52 35 20 I, II
ER 25 1.0–3.5 0.059–0.138 24 – 20 – 24 – 24 – 24 – – I, II
4.0–4.5 0.157–0.177 56 56 48 48 32 32 32 32 56 56 – I, II
5.0–7.5 0.196–0.295 80 80 72 72 32 32 32 32 80 80 – II, III
8.0–17.0 0.315–0.669 104 80 104 79 32 32 32 32 80 80 – II, III
ER 32 2.0–2.5 0.078–0.098 24 24 20 – – – – – 24 – – I, II
3.0–7.5 0.118–0.291 136 136 128 90 – – – – 104 90 – II, III
8.0–22.0 0.315–0.787 136 136 136 90 – – – – 104 90 – II, III
ER 40 3.0–26.0 0.118–1.023 176 176 176 176 – – – – 128 128 – II, III
ER 50 6.0–36.0 0.236–1.417 240 300 240 300 – – – – – – – III
*Incluye ER estándar y ER-UP
Tuercas de sujeción micRun ®
MR / MRC MRM / MRMC
Pinzas micRun [Nm] par de apriete
®
Tamaño de pinza Ø [mm] Ø [pulgada decimal] MR MRC MRM MRMC Cono máximo
MR 11 1.0–2.9 0.039–0.098 8 8 – – SK, BT, CAT 30 25 Nm
3.0–7.0 0.118–0.256 16 16 – – SK, BT, CAT 40 50 Nm
MR 16 1.0 0.039 8 8 8 8 SK, BT, CAT 50 100 Nm
1.5–3.5 0.059–0.138 20 20 20 20 ¡Unos pares de apriete mayores pueden provo-
car la deformación del cono!
4.0–4.5 0.157–0.177 40 40 24 24
5.0–10.0 0.197–0.394 56 56 24 24
MR 25 1.0–3.5 0.059–0.138 24 24 – – Consejo del experto
4.0–4.5 0.157–0.177 56 56 – – Recomendamos apretar las
5.0–7.5 0.196–0.295 80 80 – – tuercas de sujeción con nues-
tro TORCO-BLOCK o nuestra
8.0–17.0 0.315–0.669 80 80 – –
llave dinamométrica.
MR 32 2.0–2.5 0.078–0.098 24 24 – – Los accesorios originales de REGO-FIX
se pueden encontrar en la página 237.
3.0–22.0 0.118–0.2917 136 136 – –
