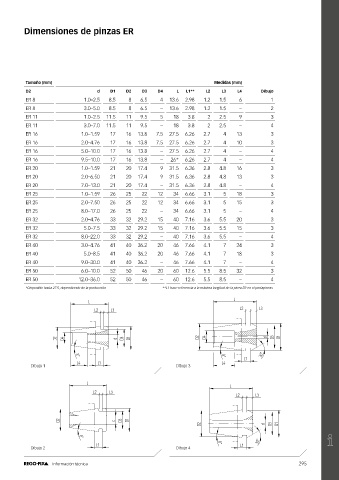

Dimensiones de pinzas ER

Tamaño [mm] Medidas [mm]
D2 d D1 D2 D3 D4 L L1** L2 L3 L4 Dibujo
ER 8 1.0–2.5 8.5 8 6.5 4 13.6 2.98 1.2 1.5 6 1
ER 8 3.0–5.0 8.5 8 6.5 – 13.6 2.98 1.2 1.5 – 2
ER 11 1.0–2.5 11.5 11 9.5 5 18 3.8 2 2.5 9 3
ER 11 3.0–7.0 11.5 11 9.5 – 18 3.8 2 2.5 – 4
ER 16 1.0–1.59 17 16 13.8 7.5 27.5 6.26 2.7 4 13 3
ER 16 2.0–4.76 17 16 13.8 7.5 27.5 6.26 2.7 4 10 3
ER 16 5.0–10.0 17 16 13.8 – 27.5 6.26 2.7 4 – 4
ER 16 9.5–10.0 17 16 13.8 – 26* 6.26 2.7 4 – 4
ER 20 1.0–1.59 21 20 17.4 9 31.5 6.36 2.8 4.8 16 3
ER 20 2.0–6.50 21 20 17.4 9 31.5 6.36 2.8 4.8 13 3
ER 20 7.0–13.0 21 20 17.4 – 31.5 6.36 2.8 4.8 – 4
ER 25 1.0–1.59 26 25 22 12 34 6.66 3.1 5 18 3
ER 25 2.0–7.50 26 25 22 12 34 6.66 3.1 5 15 3
ER 25 8.0–17.0 26 25 22 – 34 6.66 3.1 5 – 4
ER 32 2.0–4.76 33 32 29.2 15 40 7.16 3.6 5.5 20 3
ER 32 5.0–7.5 33 32 29.2 15 40 7.16 3.6 5.5 15 3
ER 32 8.0–22.0 33 32 29.2 – 40 7.16 3.6 5.5 – 4
ER 40 3.0–4.76 41 40 36.2 20 46 7.66 4.1 7 24 3
ER 40 5.0–8.5 41 40 36.2 20 46 7.66 4.1 7 18 3
ER 40 9.0–30.0 41 40 36.2 – 46 7.66 4.1 7 – 4
ER 50 6.0–10.0 52 50 46 20 60 12.6 5.5 8.5 32 3
ER 50 12.0–36.0 52 50 46 – 60 12.6 5.5 8.5 – 4

*Disponible hasta 27.5, dependiendo de la producción **L1 hace referencia a la máxima longitud de la pinza ER en el portapinzas.

L L
L2 L3 L2 L3

D2 D4 d D3 D1 D2 D4 d D3 D1

30°
8°
L1
8°
L4 L1 L4
Dibujo 1 Dibujo 3
ER8__S13_2_Skizze1 ER11__S13_2_Skizze3
L
Schraffurfaktor 1 Schraffurfaktor 1
L
Skizzenfaktor 2 L2 L3 Skizzenfaktor 1.75 L2 L3
Schriftfaktor 0.7 Schriftfaktor 0.7

D2 d D3 D1
D2 d D3 D1

8°
30°
L1 L1
8°
Dibujo 2 Dibujo 4
ER8__S13_2_Skizze2
ER11__S13_2_Skizze4
