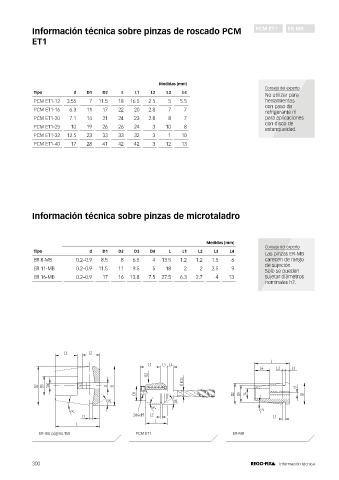

Información técnica sobre pinzas de roscado PCM PCM ET1 ER MB
ET1

Medidas [mm]
Consejo del experto
Tipo d D1 D2 L L1 L2 L3 L4
No utilizar para
PCM ET1-12 3.55 7 11.5 18 16.5 2.5 5 5.5 herramientas
con paso de
PCM ET1-16 6.3 11 17 22 20 2.8 7 7
refrigerante ni
PCM ET1-20 7.1 14 21 24 23 2.8 8 7 para aplicaciones
con disco de
PCM ET1-25 10 19 26 26 24 3 10 8
estanqueidad.
PCM ET1-32 12.5 23 33 33 32 3 1 10
PCM ET1-40 17 28 41 42 42 3 12 13

Información técnica sobre pinzas de microtaladro

Medidas [mm]
Consejo del experto
Tipo d D1 D2 D3 D4 L L1 L2 L3 L4
Las pinzas ER-MB
ER 8-MB 0.2–0.9 8.5 8 6.5 4 13.5 1.2 1.2 1.5 6 carecen de rango
de sujeción.
ER 11-MB 0.2–0.9 11.5 11 9.5 5 18 2 2 2.5 9 Solo se pueden
ER 16-MB 0.2–0.9 17 16 13.8 7.5 27.5 6.3 2.7 4 13 sujetar diámetros
nominales h7.

L3 L2
L
L1 L3 L4
L4 L2 L3
D2
d max
D2 D3 SW d D1 d
D1 30° D2 D3 D4 D1
30°
8°
L1 2x(4x)M L2 8° 8° L1
L
L
ER8MB__S13_6_Skizze1
ER-GB, página 150 PCM ET1 ER-MB
ER40GB__S13_5_Skizze1 ET1-32__S13_6_Skizze1 Schraffurfaktor 1
Schraffurfaktor 1 Schraffurfaktor 1 Skizzenfaktor 2
Skizzenfaktor 1.75 Skizzenfaktor 0.5 Schriftfaktor 0.7
300 Schriftfaktor 0.7 Schriftfaktor 0.7 Información técnica
