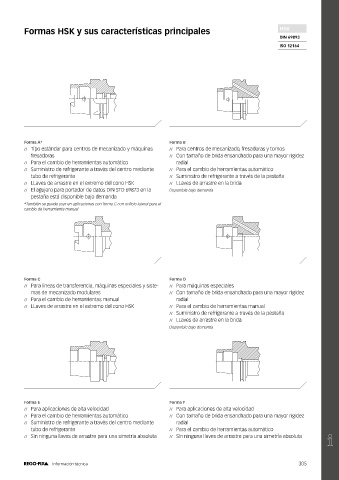

Formas HSK y sus características principales HSK
DIN 69893
ISO 12164

Forma A* Forma B
/ / Tipo estándar para centros de mecanizado y máquinas / / Para centros de mecanizado, fresadoras y tornos
fresadoras / / Con tamaño de brida ensanchado para una mayor rigidez
/ / Para el cambio de herramientas automático radial
/ / Suministro de refrigerante a través del centro mediante / / Para el cambio de herramientas automático
tubo de refrigerante / / Suministro de refrigerante a través de la pestaña
/ / LLaves de arrastre en el extremo del cono HSK / / LLaves de arrastre en la brida
/ / El agujero para portador de datos DIN STD 69873 en la Disponible bajo demanda
pestaña está disponible bajo demanda
*También se puede usar en aplicaciones con forma C con orificio lateral para el
cambio de herramienta manual

Forma C Forma D
/ / Para líneas de transferencia, máquinas especiales y siste- / / Para máquinas especiales
mas de mecanizado modulares / / Con tamaño de brida ensanchado para una mayor rigidez
/ / Para el cambio de herramientas manual radial
/ / LLaves de arrastre en el extremo del cono HSK / / Para el cambio de herramientas manual
/ / Suministro de refrigerante a través de la pestaña
/ / LLaves de arrastre en la brida
Disponible bajo demanda

Forma E Forma F
/ / Para aplicaciones de alta velocidad / / Para aplicaciones de alta velocidad
/ / Para el cambio de herramientas automático / / Con tamaño de brida ensanchado para una mayor rigidez
/ / Suministro de refrigerante a través del centro mediante radial
tubo de refrigerante / / Para el cambio de herramientas automático
/ / Sin ninguna llaves de arrastre para una simetría absoluta / / Sin ninguna llaves de arrastre para una simetría absoluta

Información técnica 305
