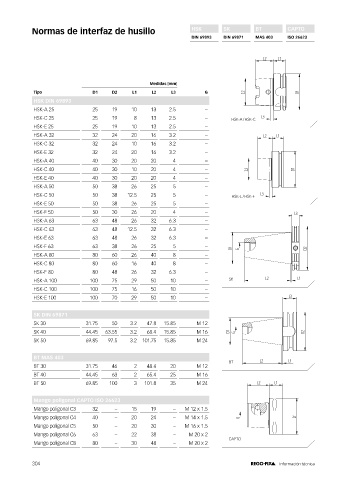

Normas de interfaz de husillo HSK SK BT CAPTO
DIN 69893 DIN 69871 MAS 403 ISO 26623

L2 L1

Medidas [mm]
Tipo D1 D2 L1 L2 L3 G D2 D1
HSK DIN 69893
HSK-A 25 25 19 10 13 2.5 –
HSK-C 25 25 19 8 13 2.5 – HSK-A / HSK-C L3
HSK-E 25 25 19 10 13 2.5 –
HSK-A 32 32 24 20 16 3.2 – L2 L1
HSK-C 32 32 24 10 16 3.2 –
HSK-E 32 32 24 20 16 3.2 –
HSK-A 40 40 30 20 20 4 –
HSK-C 40 40 30 10 20 4 – D2 D1
HSK-E 40 40 30 20 20 4 –
HSK-A 50 50 38 26 25 5 –
HSK-C 50 50 38 12.5 25 5 – HSK-E / HSK-F L3
HSK-E 50 50 38 26 25 5 –
HSK-F 50 50 30 26 20 4 – L3
HSK-A 63 63 48 26 32 6.3 –
HSK-C 63 63 48 12.5 32 6.3 –
HSK-E 63 63 48 26 32 6.3 –
HSK-F 63 63 38 26 25 5 –
D1 G D2
HSK-A 80 80 60 26 40 8 –
HSK-C 80 80 60 16 40 8 –
HSK-F 80 80 48 26 32 6.3 –
HSK-A 100 100 75 29 50 10 – SK L2 L1
HSK-C 100 100 75 16 50 10 – Norm TC50__S13_11_Skizze1
HSK-E 100 100 70 29 50 10 – Schraffurfaktor 1 L3

Skizzenfaktor 0.35
SK DIN 69871 Schriftfaktor 0.7
SK 30 31.75 50 3.2 47.8 15.85 M 12
SK 40 44.45 63.55 3.2 68.4 15.85 M 16 D1 G D2
SK 50 69.85 97.5 3.2 101.75 15.85 M 24 Norm HSK-A80__S13_12_Skizze1
Schraffurfaktor 1
BT MAS 403 Skizzenfaktor 0.35
BT L2 L1
BT 30 31.75 46 2 48.4 20 M 12 Schriftfaktor 0.7
BT 40 44.45 63 2 65.4 25 M 16 Norm BT50__S13_11_Skizze2
BT 50 69.85 100 3 101.8 35 M 24 Schraffurfaktor 1 L1
L2
Skizzenfaktor 0.3
Mango poligonal CAPTO ISO 26623 Schriftfaktor 0.7
Mango poligonal C3 32 – 15 19 – M 12 x 1.5
Mango poligonal C4 40 – 20 24 – M 14 x 1.5 G Norm HSK-F80__S13_12_Skizze2 D1
Mango poligonal C5 50 – 20 30 – M 16 x 1.5 Schraffurfaktor 1
Mango poligonal C6 63 – 22 38 – M 20 x 2 Skizzenfaktor 0.35
CAPTO
Mango poligonal C8 80 – 30 48 – M 20 x 2 Schriftfaktor 0.7
Norm C8__S13_11_Skizze3
304 Schraffurfaktor 1 Información técnica
