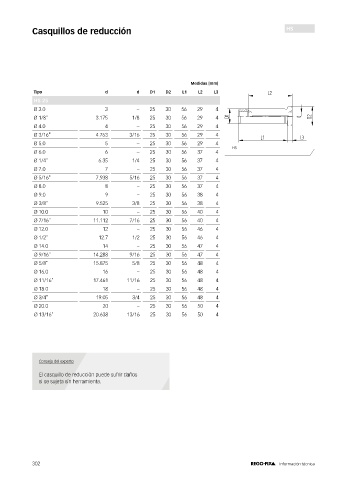

Casquillos de reducción HS

Medidas [mm]
Tipo d d D1 D2 L1 L2 L3 L2
HS 25
Ø 3.0 3 – 25 30 56 29 4
Ø 1/8" 3.175 1/8 25 30 56 29 4 D1 d D2
Ø 4.0 4 – 25 30 56 29 4
Ø 3/16" 4.763 3/16 25 30 56 29 4 L1 L3
Ø 5.0 5 – 25 30 56 29 4
HS
Ø 6.0 6 – 25 30 56 37 4
Reduzierhülsen HS12bis32__S13_9_Skizze1
Ø 1/4" 6.35 1/4 25 30 56 37 4
Ø 7.0 7 – 25 30 56 37 4 Schraffurfaktor 1
Ø 5/16" 7.938 5/16 25 30 56 37 4 Skizzenfaktor 0.75
Ø 8.0 8 – 25 30 56 37 4 Schriftfaktor 0.7
Ø 9.0 9 – 25 30 56 38 4
Ø 3/8" 9.525 3/8 25 30 56 38 4
Ø 10.0 10 – 25 30 56 40 4
Ø 7/16" 11.112 7/16 25 30 56 40 4
Ø 12.0 12 – 25 30 56 46 4
Ø 1/2" 12.7 1/2 25 30 56 46 4
Ø 14.0 14 – 25 30 56 47 4
Ø 9/16" 14.288 9/16 25 30 56 47 4
Ø 5/8" 15.875 5/8 25 30 56 48 4
Ø 16.0 16 – 25 30 56 48 4
Ø 11/16" 17.461 11/16 25 30 56 48 4
Ø 18.0 18 – 25 30 56 48 4
Ø 3/4" 19.05 3/4 25 30 56 48 4
Ø 20.0 20 – 25 30 56 50 4
Ø 13/16" 20.638 13/16 25 30 56 50 4

Consejo del experto
El casquillo de reducción puede sufrir daños
si se sujeta sin herramienta.
