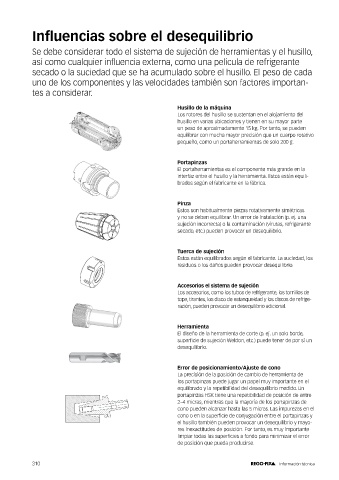

Influencias sobre el desequilibrio

Se debe considerar todo el sistema de sujeción de herramientas y el husillo,
así como cualquier influencia externa, como una película de refrigerante

secado o la suciedad que se ha acumulado sobre el husillo. El peso de cada
uno de los componentes y las velocidades también son factores importan-
tes a considerar.

Husillo de la máquina
Los rotores del husillo se sustentan en el alojamiento del
husillo en varias ubicaciones y tienen en su mayor parte
un peso de aproximadamente 15 kg. Por tanto, se pueden
equilibrar con mucha mayor precisión que un cuerpo rotativo
pequeño, como un portaherramientas de solo 200 g.

Portapinzas
El portaherramientas es el componente más grande en la
interfaz entre el husillo y la herramienta. Estos están equili-
brados según el fabricante en la fábrica.

Pinza
Estos son habitualmente piezas rotativamente simétricas
y no se deben equilibrar. Un error de instalación (p. ej. una
sujeción incorrecta) o la contaminación (virutas, refrigerante
secado, etc.) pueden provocar un desequilibrio.

Tuerca de sujeción
Estos están equilibrados según el fabricante. La suciedad, los
residuos o los daños pueden provocar desequilibrio.

Accesorios el sistema de sujeción
Los accesorios, como los tubos de refrigerante, los tornillos de
tope, tirantes, los disco de estanqueidad y los discos de refrige-
ración, pueden provocar un desequilibrio adicional.

Herramienta
El diseño de la herramienta de corte (p. ej. un solo borde,
superficie de sujeción Weldon, etc.) puede tener de por sí un
desequilibrio.

Error de posicionamiento/Ajuste de cono
La precisión de la posición de cambio de herramienta de
los portapinzas puede jugar un papel muy importante en el
equilibrado y la repetibilidad del desequilibrio medido. Un
portapinzas HSK tiene una repetibilidad de posición de entre
2–4 micras, mientras que la mayoría de los portapinzas de
cono pueden alcanzar hasta las 5 micras. Las impurezas en el
cono o en la superficie de conjugación entre el portapinzas y
el husillo también pueden provocar un desequilibrio y mayo-
res inexactitudes de posición. Por tanto, es muy importante
limpiar todas las superficies a fondo para minimizar el error
de posición que pueda producirse.

310 Información técnica
