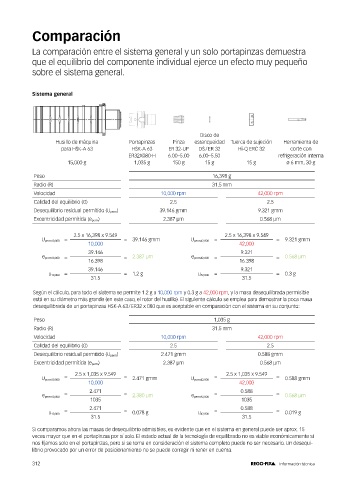

Comparación
La comparación entre el sistema general y un solo portapinzas demuestra
que el equilibrio del componente individual ejerce un efecto muy pequeño
sobre el sistema general.
Sistema general
Disco de
Husillo de máquina Portapinzas Pinza estanqueidad Tuerca de sujeción Herramienta de
para HSK-A 63 HSK-A 63 ER 32-UP DS / ER 32 Hi-Q ERC 32 corte con
ER32X080-H 6.00–5.00 6.00–5.50 refriger ación interna
15,000 g 1,035 g 150 g 15 g 15 g ø 6 mm, 30 g
Peso 16,398 g
Radio (R) 31.5 mm
Velocidad 10,000 rpm 42,000 rpm
Calidad del equilibrio (G) 2.5 2.5
Desequilibrio residual permitido (U perm) 39.146 gmm 9.321 gmm
Excentricidad permitida (e perm) 2.387 µm 0.568 µm
2.5 x 16,398 x 9.549 2.5 x 16,398 x 9.549
U perm10,000 = = 39.146 gmm U perm42,000 = = 9.321 gmm
10,000 42,000
39.146 9.321
e perm10,000 = = 2.387 µm e perm42,000 = = 0.568 µm
16.398 16.398
39.146 9.321
u 10,000 = = 1.2 g u 42,000 = = 0.3 g
31.5 31.5
Según el cálculo, para todo el sistema se permite 1.2 g a 10,000 rpm y 0.3 g a 42,000 rpm, y la masa desequilibrada permisible
está en su diámetro más grande (en este caso, el rotor del husillo). El siguiente cálculo se emplea para demostrar la poca masa
desequilibrada de un portapinzas HSK-A 63 / ER32 x 080 que es aceptable en comparación con el sistema en su conjunto:
Peso 1,035 g
Radio (R) 31.5 mm
Velocidad 10,000 rpm 42,000 rpm
Calidad del equilibrio (G) 2.5 2.5
Desequilibrio residual permitido (U perm) 2.471 gmm 0.588 gmm
Excentricidad permitida (e perm) 2.387 µm 0.568 µm
2.5 x 1,035 x 9.549 2.5 x 1,035 x 9.549
= = = =
U perm10,000 2.471 gmm U perm42,000 0.588 gmm
10,000 42,000
2.471 0.588
= = = =
e perm10,000 2.380 µm e perm42,000 0.568 µm
1035 1035
2.471 0.588
= = = =
u 10,000 0.078 g u 42,000 0.019 g
31.5 31.5
Si comparamos ahora las masas de desequilibrio admisibles, es evidente que en el sistema en general puede ser aprox. 15
veces mayor que en el portapinzas por sí solo. El estado actual de la tecnología de equilibrado no es viable económicamente si
nos fijamos solo en el portapinzas, pero si se toma en consideración el sistema completo puede no ser necesario. Un desequi-
librio provocado por un error de posicionamiento no se puede corregir ni tener en cuenta.
