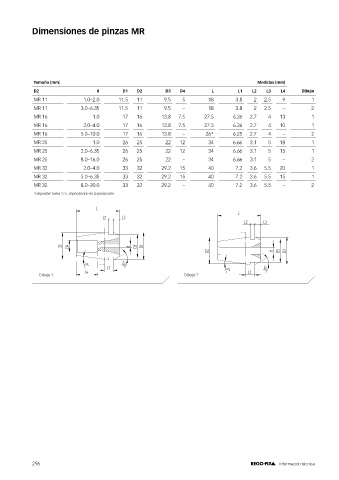

Dimensiones de pinzas MR

Tamaño [mm] Medidas [mm]
D2 d D1 D2 D3 D4 L L1 L2 L3 L4 Dibujo
MR 11 1.0–2.0 11.5 11 9.5 5 18 3.8 2 2.5 9 1
MR 11 3.0–6.35 11.5 11 9.5 – 18 3.8 2 2.5 – 2
MR 16 1.0 17 16 13.8 7.5 27.5 6.26 2.7 4 13 1
MR 16 2.0–4.0 17 16 13.8 7.5 27.5 6.26 2.7 4 10 1
MR 16 5.0–10.0 17 16 13.8 – 26* 6.25 2.7 4 – 2
MR 25 1.0 26 25 22 12 34 6.66 3.1 5 18 1
MR 25 2.0–6.35 26 25 22 12 34 6.66 3.1 5 15 1
MR 25 8.0–16.0 26 25 22 – 34 6.66 3.1 5 – 2
MR 32 2.0–4.0 33 32 29.2 15 40 7.2 3.6 5.5 20 1
MR 32 5.0–6.35 33 32 29.2 15 40 7.2 3.6 5.5 15 1
MR 32 8.0–20.0 33 32 29.2 – 40 7.2 3.6 5.5 – 2
*Disponible hasta 27.5, dependiendo de la producción

L
L
L2 L3
L2 L3

D2 D4 d D3 D1
D2 d D3 D1
30°
L1 8° 30°
8°
L4 L1
Dibujo 1 Dibujo 2
ER11__S13_2_Skizze3
ER11__S13_2_Skizze4
Schraffurfaktor 1
Schraffurfaktor 1
Skizzenfaktor 1.75
Skizzenfaktor 1.75
Schriftfaktor 0.7
Schriftfaktor 0.7

296 Información técnica
