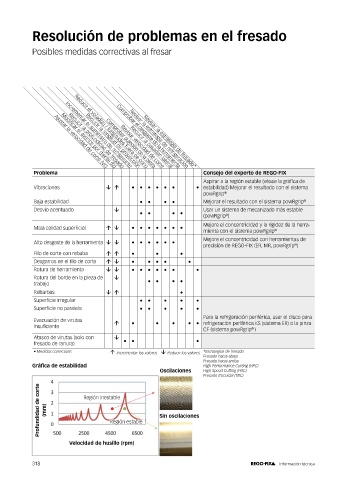

Resolución de problemas en el fresado

Posibles medidas correctivas al fresar

Reducir el voladizo / longitudes fuera de cono
Reducir la longitud de proyección
Incrementar el suministro de refrigerante
Reducir la profundidad de fresado
Comprobar sujeción de la pieza
Reducir la pasadan lateral
Revisar la estrategia de fresado*
Revisar velocidad de corte
Revisar la estrategia de refrigeración
Ajustar la velocidad de corte (Vc)
Problema Modificar el avance por diente (fz) Comprobar el desgaste de la herramienta Consejo del experto de REGO-FIX
Aspirar a la región estable (véase la gráfica de
Vibraciones • • • • • • • estabilidad) Mejorar el resultado con el sistema
powRgrip ®
Baja estabilidad • • • • Mejorar el resultado con el sistema powRgrip ®
Desvío acentuado Usar un sistema de mecanizado más estable
• • • • (powRgrip )
®
Mala calidad superficial • • • • • • • Mejore el concentricidad y la rigidez de la herra-
mienta con el sistema powRgrip ®
Mejore el concentricidad con herramientas de
Alto desgaste de la herramienta • • • • • •
precisión de REGO-FIX (ER, MR, powRgrip )
®
Filo de corte con rebaba • • •
Desgarros en el filo de corte • • • • •
Rotura de herramienta • • • • • • •
Rotura del borde en la pieza de
trabajo • • • •
Rebarbas •
Superficie irregular • • • • •
Superficie no paralela • • • • •
Para la refrigeración periférica, usar el disco para
Evacuación de virutas • • • • • refrigeración periférica KS (sistema ER) o la pinza
insuficiente
CF (sistema powRgrip )
®
Atasco de virutas (solo con
fresado de ranura) • • •
• Medidas correctivas Incrementar los valores Reducir los valores *Estrategias de fresado
Fresado hacia abajo
Fresado hacia arriba
Gráfica de estabilidad High Performance Cutting (HPC)
Oscilaciones High Speed Cutting (HSC)
Fresado trocoidal (TBC)
Profundidad de corte (mm) Región inestable Sin oscilaciones

Región estable

Velocidad de husillo (rpm)

318 Información técnica
