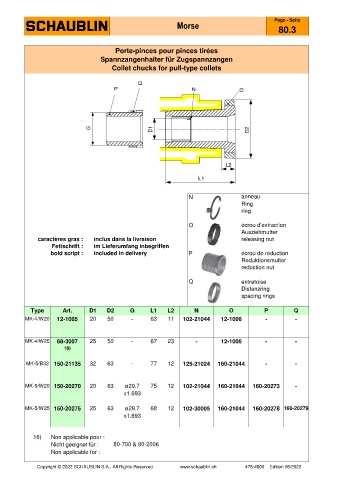

Page 121 - SCHAUBLIN
P. 121
Page - Seite
Morse
80.3
Porte-pinces pour pinces tirées
Spannzangenhalter für Zugspannzangen
Collet chucks for pull-type collets
N anneau
Ring
ring
O écrou d'extraction
Ausziehmutter
caractères gras : inclus dans la livraison releasing nut
Fettschrift : im Lieferumfang inbegriffen
bold script : included in delivery P écrou de réduction
Reduktionsmutter
reduction nut
Q entretoise
Distanzring
spacing rings
Type Art. D1 D2 G L1 L2 N O P Q
MK-4/W20 12-1005 20 50 - 63 11 102-21044 12-1006 - -
MK-4/W25 68-3007 25 50 - 67 23 - 12-1006 - -
16)
MK-5/B32 150-21135 32 63 - 77 12 125-21024 160-21044 - -
MK-5/W20 150-20270 20 63 ø29.7 75 12 102-21044 160-21044 160-20273 -
x1.693
MK-5/W25 150-20275 25 63 ø29.7 68 12 102-30005 160-21044 160-20278 160-20279
x1.693
16) Non applicable pour :
Nicht geeignet für : 80-700 & 80-2006
Non applicable for :
Copyright © 2022 SCHAUBLIN S.A., All Rights Reserved www.schaublin.ch 476-4800 Edition 06/2022
