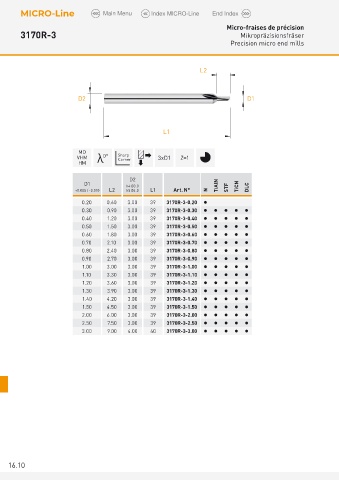

Micro-fraises de précision
3170R-3 Mikropräzisionsfräser
Precision micro end mills

L2

D2 D1

L1

MD
VHM λ 0° Sharp 3xD1 Z=1
Corner
HM
D2
D1 h4 Ø3.0 TiAlN
+0.005 / -0.010 L2 h5 Ø4.0 L1 Art. N° N STF TiCN DLC
0.20 0.60 3.00 39 3170R-3-0.20 
0.30 0.90 3.00 39 3170R-3-0.30     
0.40 1.20 3.00 39 3170R-3-0.40     
0.50 1.50 3.00 39 3170R-3-0.50     
0.60 1.80 3.00 39 3170R-3-0.60     
0.70 2.10 3.00 39 3170R-3-0.70     
0.80 2.40 3.00 39 3170R-3-0.80     
0.90 2.70 3.00 39 3170R-3-0.90     
1.00 3.00 3.00 39 3170R-3-1.00     
1.10 3.30 3.00 39 3170R-3-1.10     
1.20 3.60 3.00 39 3170R-3-1.20     
1.30 3.90 3.00 39 3170R-3-1.30     
1.40 4.20 3.00 39 3170R-3-1.40     
1.50 4.50 3.00 39 3170R-3-1.50     
2.00 6.00 3.00 39 3170R-3-2.00     
2.50 7.50 3.00 39 3170R-3-2.50     
3.00 9.00 4.00 40 3170R-3-3.00     

16.10
