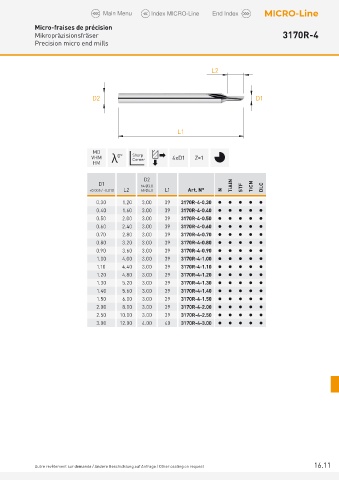

Page 813 - 25-053 APPLITEC catalogue 2025.indb

Main Menu Index MICRO-Line End Index MICRO-Line
Micro-fraises de précision
Mikropräzisionsfräser 3170R-4
Precision micro end mills

L2

D2 D1

L1

MD
VHM λ 0° Sharp 4xD1 Z=1
Corner
HM
D2
D1 h4 Ø3.0 TiAlN
+0.005 / -0.010 L2 h5 Ø4.0 L1 Art. N° N STF TiCN DLC
0.30 1.20 3.00 39 3170R-4-0.30     
0.40 1.60 3.00 39 3170R-4-0.40     
0.50 2.00 3.00 39 3170R-4-0.50     
0.60 2.40 3.00 39 3170R-4-0.60     
0.70 2.80 3.00 39 3170R-4-0.70     
0.80 3.20 3.00 39 3170R-4-0.80     
0.90 3.60 3.00 39 3170R-4-0.90     
1.00 4.00 3.00 39 3170R-4-1.00     
1.10 4.40 3.00 39 3170R-4-1.10     
1.20 4.80 3.00 39 3170R-4-1.20     
1.30 5.20 3.00 39 3170R-4-1.30     
1.40 5.60 3.00 39 3170R-4-1.40     
1.50 6.00 3.00 39 3170R-4-1.50     
2.00 8.00 3.00 39 3170R-4-2.00     
2.50 10.00 3.00 39 3170R-4-2.50     
3.00 12.00 4.00 40 3170R-4-3.00     

Autre revêtement sur demande / Andere Beschichtung auf Anfrage / Other coating on request 16.11
