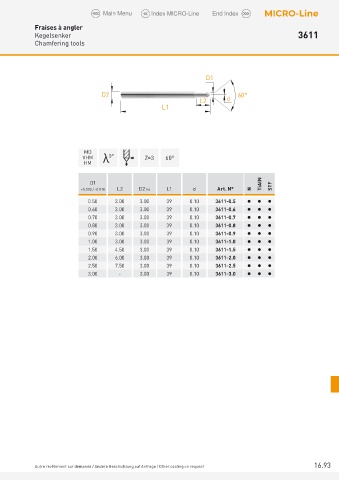

Fraises à angler
Kegelsenker 3611
Chamfering tools

D1

D2 60°
L2 d
L1

MD
VHM λ 0° Z=3 60°
HM

D1 TiAlN
+0.005 / -0.010 L2 D2 h4 L1 d Art. N° N STF
0.50 3.00 3.00 39 0.10 3611-0.5   
0.60 3.00 3.00 39 0.10 3611-0.6   
0.70 3.00 3.00 39 0.10 3611-0.7   
0.80 3.00 3.00 39 0.10 3611-0.8   
0.90 3.00 3.00 39 0.10 3611-0.9   
1.00 3.00 3.00 39 0.10 3611-1.0   
1.50 4.50 3.00 39 0.10 3611-1.5   
2.00 6.00 3.00 39 0.10 3611-2.0   
2.50 7.50 3.00 39 0.10 3611-2.5   
3.00 - 3.00 39 0.10 3611-3.0   

Autre revêtement sur demande / Andere Beschichtung auf Anfrage / Other coating on request 16.93
