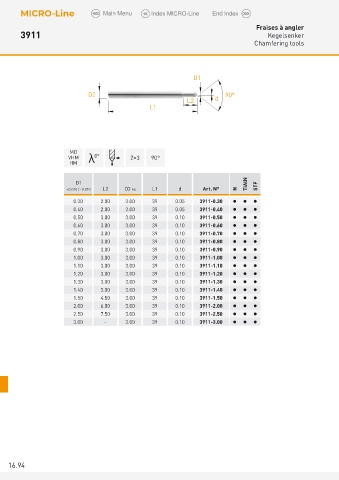

Page 896 - 25-053 APPLITEC catalogue 2025.indb

MICRO-Line Main Menu Index MICRO-Line End Index

Fraises à angler
3911 Kegelsenker
Chamfering tools

D1

D2 90°
L2 d
L1

MD
VHM λ 0° Z=3 90°
HM

D1 TiAlN
+0.010 / -0.010 L2 D2 h4 L1 d Art. N° N STF
0.30 2.00 3.00 39 0.05 3911-0.30   
0.40 2.00 3.00 39 0.05 3911-0.40   
0.50 3.00 3.00 39 0.10 3911-0.50   
0.60 3.00 3.00 39 0.10 3911-0.60   
0.70 3.00 3.00 39 0.10 3911-0.70   
0.80 3.00 3.00 39 0.10 3911-0.80   
0.90 3.00 3.00 39 0.10 3911-0.90   
1.00 3.00 3.00 39 0.10 3911-1.00   
1.10 3.00 3.00 39 0.10 3911-1.10   
1.20 3.00 3.00 39 0.10 3911-1.20   
1.30 3.00 3.00 39 0.10 3911-1.30   
1.40 3.00 3.00 39 0.10 3911-1.40   
1.50 4.50 3.00 39 0.10 3911-1.50   
2.00 6.00 3.00 39 0.10 3911-2.00   
2.50 7.50 3.00 39 0.10 3911-2.50   
3.00 - 3.00 39 0.10 3911-3.00   

16.94
