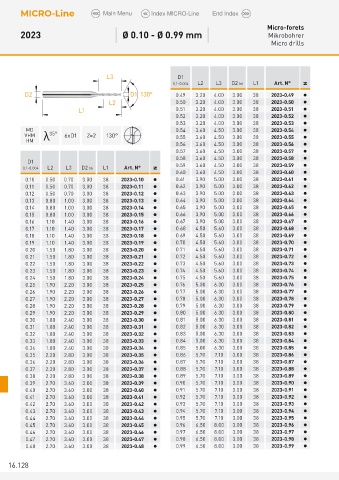

Micro-forets
2023 Ø 0.10 - Ø 0.99 mm Mikrobohrer
Micro drills

L3 D1
0 / -0.004 L2 L3 D2 h6 L1 Art. N° N
D2 D1 130° 0.49 3.20 4.00 3.00 38 2023-0.49 
L2 0.50 3.20 4.00 3.00 38 2023-0.50 
L1 0.51 3.20 4.00 3.00 38 2023-0.51 
0.52 3.20 4.00 3.00 38 2023-0.52 
0.53 3.20 4.00 3.00 38 2023-0.53 
MD 0.54 3.60 4.50 3.00 38 2023-0.54 
VHM λ 35° 6xD1 Z=2 130° 0.55 3.60 4.50 3.00 38 2023-0.55 
HM
0.56 3.60 4.50 3.00 38 2023-0.56 
0.57 3.60 4.50 3.00 38 2023-0.57 
0.58 3.60 4.50 3.00 38 2023-0.58 
D1 2023-0.59
0 / -0.004 L2 L3 D2 h6 L1 Art. N° N 0.59 3.60 4.50 3.00 38 
0.60 3.60 4.50 3.00 38 2023-0.60 
0.10 0.50 0.70 3.00 38 2023-0.10  0.61 3.90 5.00 3.00 38 2023-0.61 
0.11 0.50 0.70 3.00 38 2023-0.11  0.62 3.90 5.00 3.00 38 2023-0.62 
0.12 0.50 0.70 3.00 38 2023-0.12  0.63 3.90 5.00 3.00 38 2023-0.63 
0.13 0.80 1.00 3.00 38 2023-0.13  0.64 3.90 5.00 3.00 38 2023-0.64 
0.14 0.80 1.00 3.00 38 2023-0.14  0.65 3.90 5.00 3.00 38 2023-0.65 
0.15 0.80 1.00 3.00 38 2023-0.15  0.66 3.90 5.00 3.00 38 2023-0.66 
0.16 1.10 1.40 3.00 38 2023-0.16  0.67 3.90 5.00 3.00 38 2023-0.67 
0.17 1.10 1.40 3.00 38 2023-0.17  0.68 4.50 5.60 3.00 38 2023-0.68 
0.18 1.10 1.40 3.00 38 2023-0.18  0.69 4.50 5.60 3.00 38 2023-0.69 
0.19 1.10 1.40 3.00 38 2023-0.19  0.70 4.50 5.60 3.00 38 2023-0.70 
0.20 1.50 1.80 3.00 38 2023-0.20  0.71 4.50 5.60 3.00 38 2023-0.71 
0.21 1.50 1.80 3.00 38 2023-0.21  0.72 4.50 5.60 3.00 38 2023-0.72 
0.22 1.50 1.80 3.00 38 2023-0.22  0.73 4.50 5.60 3.00 38 2023-0.73 
0.23 1.50 1.80 3.00 38 2023-0.23  0.74 4.50 5.60 3.00 38 2023-0.74 
0.24 1.50 1.80 3.00 38 2023-0.24  0.75 4.50 5.60 3.00 38 2023-0.75 
0.25 1.90 2.20 3.00 38 2023-0.25  0.76 5.00 6.30 3.00 38 2023-0.76 
0.26 1.90 2.20 3.00 38 2023-0.26  0.77 5.00 6.30 3.00 38 2023-0.77 
0.27 1.90 2.20 3.00 38 2023-0.27  0.78 5.00 6.30 3.00 38 2023-0.78 
0.28 1.90 2.20 3.00 38 2023-0.28  0.79 5.00 6.30 3.00 38 2023-0.79 
0.29 1.90 2.20 3.00 38 2023-0.29  0.80 5.00 6.30 3.00 38 2023-0.80 
0.30 1.80 2.40 3.00 38 2023-0.30  0.81 5.00 6.30 3.00 38 2023-0.81 
0.31 1.80 2.40 3.00 38 2023-0.31  0.82 5.00 6.30 3.00 38 2023-0.82 
0.32 1.80 2.40 3.00 38 2023-0.32  0.83 5.00 6.30 3.00 38 2023-0.83 
0.33 1.80 2.40 3.00 38 2023-0.33  0.84 5.00 6.30 3.00 38 2023-0.84 
0.34 1.80 2.40 3.00 38 2023-0.34  0.85 5.00 6.30 3.00 38 2023-0.85 
0.35 2.20 2.80 3.00 38 2023-0.35  0.86 5.70 7.10 3.00 38 2023-0.86 
0.36 2.20 2.80 3.00 38 2023-0.36  0.87 5.70 7.10 3.00 38 2023-0.87 
0.37 2.20 2.80 3.00 38 2023-0.37  0.88 5.70 7.10 3.00 38 2023-0.88 
0.38 2.20 2.80 3.00 38 2023-0.38  0.89 5.70 7.10 3.00 38 2023-0.89 
0.39 2.70 3.60 3.00 38 2023-0.39  0.90 5.70 7.10 3.00 38 2023-0.90 
0.40 2.70 3.60 3.00 38 2023-0.40  0.91 5.70 7.10 3.00 38 2023-0.91 
0.41 2.70 3.60 3.00 38 2023-0.41  0.92 5.70 7.10 3.00 38 2023-0.92 
0.42 2.70 3.60 3.00 38 2023-0.42  0.93 5.70 7.10 3.00 38 2023-0.93 
0.43 2.70 3.60 3.00 38 2023-0.43  0.94 5.70 7.10 3.00 38 2023-0.94 
0.44 2.70 3.60 3.00 38 2023-0.44  0.95 5.70 7.10 3.00 38 2023-0.95 
0.45 2.70 3.60 3.00 38 2023-0.45  0.96 6.50 8.00 3.00 38 2023-0.96 
0.46 2.70 3.60 3.00 38 2023-0.46  0.97 6.50 8.00 3.00 38 2023-0.97 
0.47 2.70 3.60 3.00 38 2023-0.47  0.98 6.50 8.00 3.00 38 2023-0.98 
0.48 2.70 3.60 3.00 38 2023-0.48  0.99 6.50 8.00 3.00 38 2023-0.99 
