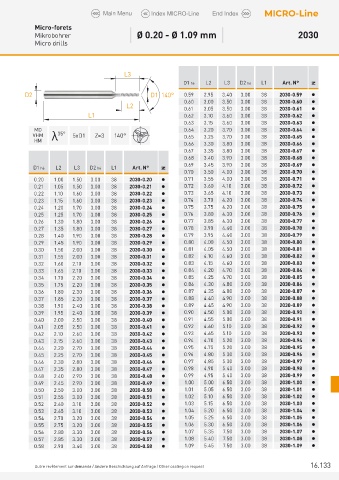

Page 935 - 25-053 APPLITEC catalogue 2025.indb

Main Menu Index MICRO-Line End Index MICRO-Line
Micro-forets
Mikrobohrer Ø 0.20 - Ø 1.09 mm 2030
Micro drills

L3
D1 h6 L2 L3 D2 h6 L1 Art. N° N
D2 D1 140° 0.59 2.95 3.40 3.00 38 2030-0.59 
L2 0.60 3.00 3.50 3.00 38 2030-0.60 
3.50
3.05
0.61
3.00
38
2030-0.61

L1 0.62 3.10 3.60 3.00 38 2030-0.62 
0.63 3.15 3.60 3.00 38 2030-0.63 
MD 0.64 3.20 3.70 3.00 38 2030-0.64 
VHM λ 35° 5xD1 Z=3 140° 0.65 3.25 3.70 3.00 38 2030-0.65 
HM 0.66 3.30 3.80 3.00 38 2030-0.66 
0.67 3.35 3.80 3.00 38 2030-0.67 
0.68 3.40 3.90 3.00 38 2030-0.68 
D1 h6 L2 L3 D2 h6 L1 Art. N° N 0.69 3.45 3.90 3.00 38 2030-0.69 
0.70 3.50 4.00 3.00 38 2030-0.70 
0.20 1.00 1.50 3.00 38 2030-0.20  0.71 3.55 4.00 3.00 38 2030-0.71 
0.21 1.05 1.50 3.00 38 2030-0.21  0.72 3.60 4.10 3.00 38 2030-0.72 
0.22 1.10 1.60 3.00 38 2030-0.22  0.73 3.65 4.10 3.00 38 2030-0.73 
0.23 1.15 1.60 3.00 38 2030-0.23  0.74 3.70 4.20 3.00 38 2030-0.74 
0.24 1.20 1.70 3.00 38 2030-0.24  0.75 3.75 4.20 3.00 38 2030-0.75 
0.25 1.25 1.70 3.00 38 2030-0.25  0.76 3.80 4.30 3.00 38 2030-0.76 
0.26 1.30 1.80 3.00 38 2030-0.26  0.77 3.85 4.30 3.00 38 2030-0.77 
0.27 1.35 1.80 3.00 38 2030-0.27  0.78 3.90 4.40 3.00 38 2030-0.78 
0.28 1.40 1.90 3.00 38 2030-0.28  0.79 3.95 4.40 3.00 38 2030-0.79 
0.29 1.45 1.90 3.00 38 2030-0.29  0.80 4.00 4.50 3.00 38 2030-0.80 
0.30 1.50 2.00 3.00 38 2030-0.30  0.81 4.05 4.50 3.00 38 2030-0.81 
0.31 1.55 2.00 3.00 38 2030-0.31  0.82 4.10 4.60 3.00 38 2030-0.82 
0.32 1.60 2.10 3.00 38 2030-0.32  0.83 4.15 4.60 3.00 38 2030-0.83 
0.33 1.65 2.10 3.00 38 2030-0.33  0.84 4.20 4.70 3.00 38 2030-0.84 
0.34 1.70 2.20 3.00 38 2030-0.34  0.85 4.25 4.70 3.00 38 2030-0.85 
0.35 1.75 2.20 3.00 38 2030-0.35  0.86 4.30 4.80 3.00 38 2030-0.86 
0.36 1.80 2.30 3.00 38 2030-0.36  0.87 4.35 4.80 3.00 38 2030-0.87 
0.37 1.85 2.30 3.00 38 2030-0.37  0.88 4.40 4.90 3.00 38 2030-0.88 
0.38 1.90 2.40 3.00 38 2030-0.38  0.89 4.45 4.90 3.00 38 2030-0.89 
0.39 1.95 2.40 3.00 38 2030-0.39  0.90 4.50 5.00 3.00 38 2030-0.90 
0.40 2.00 2.50 3.00 38 2030-0.40  0.91 4.55 5.00 3.00 38 2030-0.91 
0.41 2.05 2.50 3.00 38 2030-0.41  0.92 4.60 5.10 3.00 38 2030-0.92 
0.42 2.10 2.60 3.00 38 2030-0.42  0.93 4.65 5.10 3.00 38 2030-0.93 
0.43 2.15 2.60 3.00 38 2030-0.43  0.94 4.70 5.20 3.00 38 2030-0.94 
0.44 2.20 2.70 3.00 38 2030-0.44  0.95 4.75 5.20 3.00 38 2030-0.95 
0.45 2.25 2.70 3.00 38 2030-0.45  0.96 4.80 5.30 3.00 38 2030-0.96 
0.46 2.30 2.80 3.00 38 2030-0.46  0.97 4.85 5.30 3.00 38 2030-0.97 
0.47 2.35 2.80 3.00 38 2030-0.47  0.98 4.90 5.40 3.00 38 2030-0.98 
0.48 2.40 2.90 3.00 38 2030-0.48  0.99 4.95 5.40 3.00 38 2030-0.99 
0.49 2.45 2.90 3.00 38 2030-0.49  1.00 5.00 6.50 3.00 38 2030-1.00 
0.50 2.50 3.00 3.00 38 2030-0.50  1.01 5.05 6.50 3.00 38 2030-1.01 
0.51 2.55 3.00 3.00 38 2030-0.51  1.02 5.10 6.50 3.00 38 2030-1.02 
0.52 2.60 3.10 3.00 38 2030-0.52  1.03 5.15 6.50 3.00 38 2030-1.03 
0.53 2.65 3.10 3.00 38 2030-0.53  1.04 5.20 6.50 3.00 38 2030-1.04 
0.54 2.70 3.20 3.00 38 2030-0.54  1.05 5.25 6.50 3.00 38 2030-1.05 
0.55 2.75 3.20 3.00 38 2030-0.55  1.06 5.30 6.50 3.00 38 2030-1.06 
0.56 2.80 3.30 3.00 38 2030-0.56  1.07 5.35 7.50 3.00 38 2030-1.07 
0.57 2.85 3.30 3.00 38 2030-0.57  1.08 5.40 7.50 3.00 38 2030-1.08 
0.58 2.90 3.40 3.00 38 2030-0.58  1.09 5.45 7.50 3.00 38 2030-1.09 

Autre revêtement sur demande / Andere Beschichtung auf Anfrage / Other coating on request 16.133
