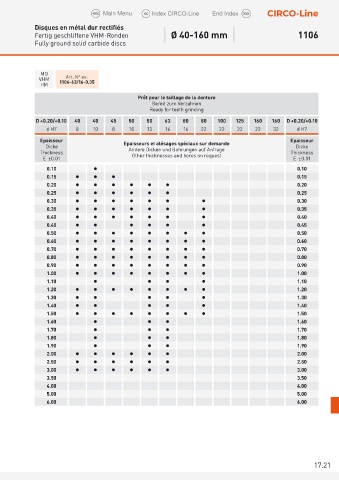

Disques en métal dur rectifiés
Fertig geschliffene VHM-Ronden Ø 40-160 mm 1106
Fully ground solid carbide discs

MD
VHM Art. N° ex :
HM 1106-63/16-0.35
Prêt pour le taillage de la denture
Bereit zum Verzahnen
Ready for teeth grinding
D +0.20/+0.10 40 40 45 50 50 63 80 80 100 125 160 160 D +0.20/+0.10
d H7 8 10 8 10 13 16 16 22 22 22 22 32 d H7
Epaisseur Epaisseur
Dicke Epaisseurs et alésages spéciaux sur demande Dicke
Thickness Andere Dicken und Bohrungen auf Anfrage Thickness
Other thicknesses and bores on request
E ±0.01 E ±0.01
0.10  0.10
0.15    0.15
0.20       0.20
0.25       0.25
0.30        0.30
0.35        0.35
0.40        0.40
0.45       0.45
0.50         0.50
0.60         0.60
0.70         0.70
0.80         0.80
0.90         0.90
1.00         1.00
1.10     1.10
1.20         1.20
1.30      1.30
1.40      1.40
1.50         1.50
1.60    1.60
1.70    1.70
1.80    1.80
1.90    1.90
2.00       2.00
2.50       2.50
3.00       3.00
3.50 3.50
4.00 4.00
5.00 5.00
6.00 6.00
