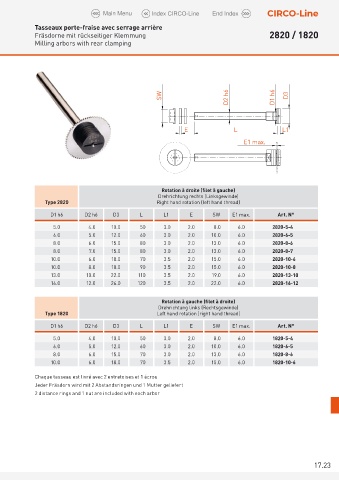

Page 963 - 25-053 APPLITEC catalogue 2025.indb

Main Menu Index CIRCO-Line End Index CIRCO-Line
Tasseaux porte-fraise avec serrage arrière
Fräsdorne mit rückseitiger Klemmung 2820 / 1820
Milling arbors with rear clamping

SW D2 h6 D1 h6 D3

E L L 1

E1 max.

Rotation à droite (filet à gauche)
Drehrichtung rechts (Linksgewinde)
Type 2820 Right hand rotation (left hand thread)
D1 h6 D2 h6 D3 L L1 E SW E1 max. Art. N°
5.0 4.0 10.0 50 3.0 2.0 8.0 6.0 2820-5-4
6.0 5.0 12.0 60 3.0 2.0 10.0 6.0 2820-6-5
8.0 6.0 15.0 80 3.0 2.0 13.0 6.0 2820-8-6
8.0 7.0 15.0 80 3.0 2.0 13.0 6.0 2820-8-7
10.0 6.0 18.0 70 3.5 2.0 15.0 6.0 2820-10-6
10.0 8.0 18.0 90 3.5 2.0 15.0 6.0 2820-10-8
13.0 10.0 22.0 110 3.5 2.0 19.0 6.0 2820-13-10
16.0 12.0 26.0 120 3.5 2.0 22.0 6.0 2820-16-12

Rotation à gauche (filet à droite)
Drehrichtung links (Rechtsgewinde)
Type 1820 Left hand rotation (right hand thread)
D1 h6 D2 h6 D3 L L1 E SW E1 max. Art. N°

5.0 4.0 10.0 50 3.0 2.0 8.0 6.0 1820-5-4
6.0 5.0 12.0 60 3.0 2.0 10.0 6.0 1820-6-5
8.0 6.0 15.0 70 3.0 2.0 13.0 6.0 1820-8-6
10.0 6.0 18.0 70 3.5 2.0 15.0 6.0 1820-10-6
Chaque tasseau est livré avec 2 entretoises et 1 écrou
Jeder Fräsdorn wird mit 2 Abstandsringen und 1 Mutter geliefert
2 distance rings and 1 nut are included with each arbor
