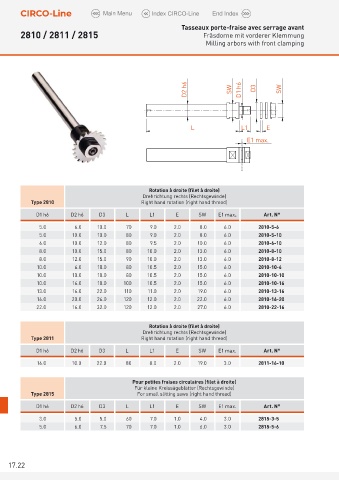

Tasseaux porte-fraise avec serrage avant
2810 / 2811 / 2815 Fräsdorne mit vorderer Klemmung
Milling arbors with front clamping

D2 h6 SW D1 h6 D3 SW

L L 1 E
E1 max.

Rotation à droite (filet à droite)
Drehrichtung rechts (Rechtsgewinde)
Type 2810 Right hand rotation (right hand thread)
D1 h6 D2 h6 D3 L L1 E SW E1 max . A r t . N °
5.0 6.0 10.0 70 9.0 2.0 8.0 6.0 2810-5-6
5.0 10.0 10.0 80 9.0 2.0 8.0 6.0 2810-5-10
6.0 10.0 12.0 80 9.5 2.0 10.0 6.0 2810-6-10
8.0 10.0 15.0 80 10.0 2.0 13.0 6.0 2810-8-10
8.0 12.0 15.0 90 10.0 2.0 13.0 6.0 2810-8-12
10.0 6.0 18.0 80 10.5 2.0 15.0 6.0 2810-10-6
10.0 10.0 18.0 80 10.5 2.0 15.0 6.0 2810-10-10
10.0 16.0 18.0 100 10.5 2.0 15.0 6.0 2810-10-16
13.0 16.0 22.0 110 11.0 2.0 19.0 6.0 2810-13-16
16.0 20.0 26.0 120 12.0 2.0 22.0 6.0 2810-16-20
22.0 16.0 32.0 120 12.0 2.0 27.0 6.0 2810-22-16

Rotation à droite (filet à droite)
Drehrichtung rechts (Rechtsgewinde)
Type 2811 Right hand rotation (right hand thread)

D1 h6 D2 h6 D3 L L1 E SW E1 max. Art. N°
16.0 10.0 22.0 80 8.0 2.0 19.0 3.0 2811-16-10

Pour petites fraises circulaires (filet à droite)
Für kleine Kreissägeblätter (Rechtsgewinde)
Type 2815 For small slitting saws (right hand thread)
D1 h6 D2 h6 D3 L L1 E SW E1 max. Art. N°
3.0 5.0 5.0 60 7.0 1.0 4.0 3.0 2815-3-5
5.0 6.0 7.5 70 7.0 1.0 6.0 3.0 2815-5-6

17.22
