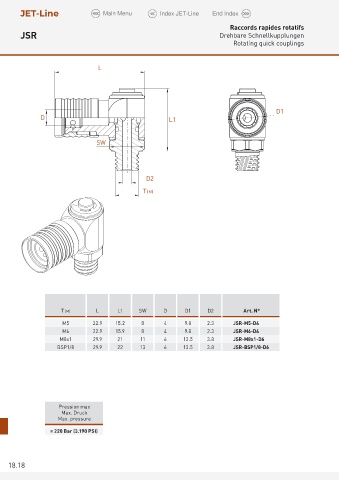

Raccords rapides rotatifs
JSR Drehbare Schnellkupplungen
Rotating quick couplings
L
D1
D L1
SW
D2
T (M)
T (M) L L 1 S W D D 1 D 2 Art. N°
M5 22.9 15.2 8 4 9.8 2.3 JSR-M5-D4
M6 22.9 15.9 8 4 9.8 2.3 JSR-M6-D4
M8x1 29.9 21 11 6 13.5 3.8 JSR-M8x1-D6
BSP1/8 29.9 22 13 6 13.5 3.8 JSR-BSP1/8-D6
Pression max
Max. Druck
Max. pressure
= 220 Bar (3.190 PSI)
