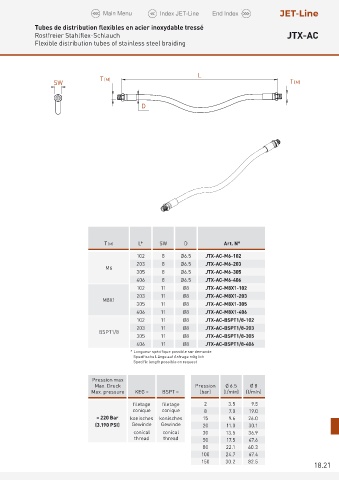

Tubes de distribution flexibles en acier inoxydable tressé
Rostfreier Stahlflex-Schlauch JTX-AC
Flexible distribution tubes of stainless steel braiding

L
SW T (M) T (M)

D

T (M) L* SW D Art. N°
102 8 Ø6.5 JTX-AC-M6-102
203 8 Ø6.5 JTX-AC-M6-203
M6
305 8 Ø6.5 JTX-AC-M6-305
406 8 Ø6.5 JTX-AC-M6-406
102 11 Ø8 JTX-AC-M8X1-102
203 11 Ø8 JTX-AC-M8X1-203
M8X1
305 11 Ø8 JTX-AC-M8X1-305
406 11 Ø8 JTX-AC-M8X1-406
102 11 Ø8 JTX-AC-BSPT1/8-102
203 11 Ø8 JTX-AC-BSPT1/8-203
BSPT1/8
305 11 Ø8 JTX-AC-BSPT1/8-305
406 11 Ø8 JTX-AC-BSPT1/8-406
* Longueur spécifique possible sur demande
Spezifische Länge auf Anfrage möglich
Specific length possible on request

Pression max
Max. Druck Pression Ø 6.5 Ø 8
Max. pressure KEG = BSPT = (bar) (l/min) (l/min)
filetage filetage 2 3 . 5 9 . 5
conique conique 8 7.0 19.0
= 220 Bar konisches konisches 15 9.6 26.0
(3.190 PSI) Gewinde Gewinde 20 11.0 30.1
conical conical 30 13.5 36.9
thread thread 50 17.5 47.6
80 22.1 60.3
100 24.7 67.4
150 30.2 82.5
18.21
