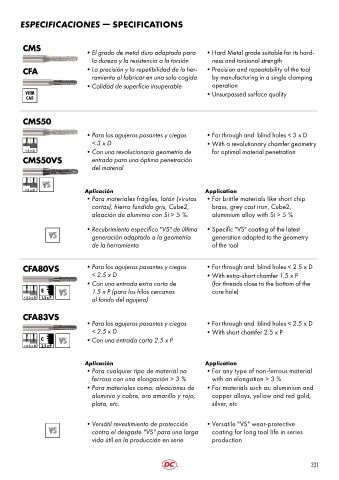

P. 334

ESPECIFICACIONES ž SPECIFICATIONS



         CMS
                               •El grado de metal duro adaptado para     •Hard Metal grade suitable for its hard-
                                 la dureza y la resistencia a la torsión    ness and torsional strength
         CFA                   •La precisión y la repetibilidad de la her-  •Precision and repeatability of the tool
                                 ramienta al fabricar en una sola cogida   by manufacturing in a single clamping
                               •Calidad de superficie insuperable           operation
          VHM                                                            •Unsurpassed surface quality
          CAR


         CMS50


                               •Para los agujeros pasantes y ciegos      •For through and  blind holes < 3 x D
                                 < 3 x D                                 •With a revolutionary chamfer geometry
          < 3 x D              •Con una revolucionaria geometría de        for optimal material penetration
         CMS50VS                 entrada para una óptima penetración
                                 del material

                VS
          < 3 x D              Aplicación                                Application
                               •Para materiales frágiles, latón (virutas   •For brittle materials like short chip
                                 cortas), hierro fundido gris, Cube2,      brass, grey cast iron, Cube2,
                                 aleación de aluminio con Si > 5 %.        aluminium alloy with Si > 5 %

                               •Recubrimiento específico "VS" de última  •Specific "VS" coating of the latest
                  VS             generación adaptado a la geometría        generation adapted to the geometry

                                 de la herramienta                         of the tool



         CFA80VS               •Para los agujeros pasantes y ciegos      •For through and  blind holes < 2.5 x D
                                 < 2.5 x D                               •With extra-short chamfer 1.5 x P
                               •Con una entrada extra corta de             (for threads close to the bottom of the
                      VS         1.5 x P (para los hilos cercanos          core hole)
         < 2.5 x D    1.5 x P     al fondo del agujero)


         CFA83VS
                               •Para los agujeros pasantes y ciegos      •For through and  blind holes < 2.5 x D
                                 < 2.5 x D                               •With short chamfer 2.5 x P
               C      VS       •Con una entrada corta 2.5 x P
         < 2.5 x D    2.5 x P


                               Aplicación                                Application
                               •Para cualquier tipo de material no       •For any type of non-ferrous material
                                 ferroso con una elongación > 3 %          with an elongation > 3 %
                               •Para materiales como: aleaciones de      •For materials such as: aluminium and
                                 aluminio y cobre, oro amarillo y rojo,    copper alloys, yellow and red gold,
                                 plata, etc.                               silver, etc


                               •Versátil revestimiento de protección     •Versatile "VS" wear-protective
                  VS             contra el desgaste "VS" para una larga    coating for long tool life in series

                                 vida útil en la producción en serie       production



                                                                                                              331
