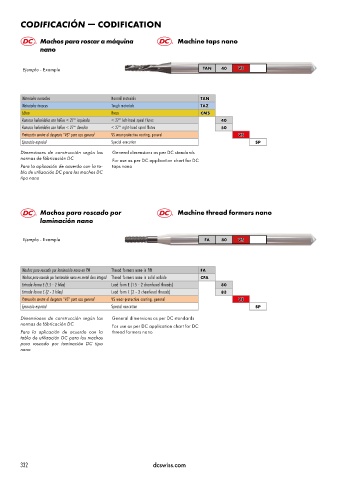

Page 335 - DC_SWISS(Catalogue_TM_ES-EN)

CODIFICACIÓN ž CODIFICATION

Machos para roscar a máquina Machine taps nano
nano

Ejemplo - Example TAN 40 VS

Materiales normales Normal materials TAN
Materiales tenaces Tough materials TAZ
Láton Brass CMS
Ranuras helicoidales con hélice < 27° izquierda < 27° left-hand spiral flutes 40
Ranuras helicoidales con hélice < 27° derecha < 27° right-hand spiral flutes 50
Protección contra el desgaste "VS" para uso general VS wear-protective coating, general VS
Ejecución especial Special execution SP

Dimensiones de construcción según las General dimensions as per DC standards
normas de fábricación DC For use as per DC application chart for DC
Para la aplicación de acuerdo con la ta- taps nano
bla de utilización DC para los machos DC
tipo nano

Machos para roscado por Machine thread formers nano
laminación nano

Ejemplo - Example FA 80 VS

Machos para roscado por laminación nano en PM Thread formers nano in PM FA
Machos para roscado por laminación nano en metal duro integral Thread formers nano in solid carbide CFA
Entrada forma E (1.5 - 2 hilos) Lead form E (1.5 - 2 chamfered threads) 80
Entrada forma C (2 - 3 hilos) Lead form C (2 - 3 chamfered threads) 83
Protección contra el desgaste "VS" para uso general VS wear-protective coating, general VS
Ejecución especial Special execution SP

Dimensiones de construcción según las General dimensions as per DC standards
normas de fábricación DC For use as per DC application chart for DC
Para la aplicación de acuerdo con la thread formers nano
tabla de utilización DC para los machos
para roscado por laminación DC tipo
nano

332 dcswiss.com
