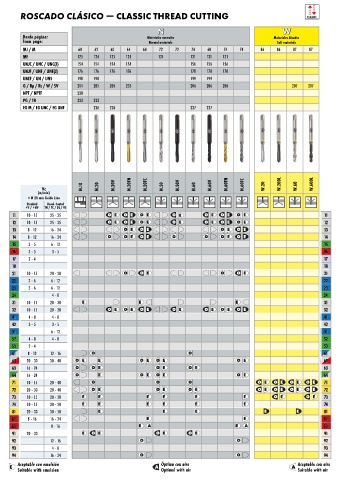

ROSCADO CLÁSICO š CLASSIC THREAD CUTTING CLASSIC

N W
Desde página: Materiales normales Materiales blandos
From page: Normal materials Soft materials
MJ / M 60 62 60 64 64 72 72 74 60 74 74 86 86 87 87
MF 125 124 125 125 124 131 131 131
UNJC / UNC / UNC(J) 154 154 154 154 156 156 156
UNJF / UNF / UNF(J) 176 176 176 176 178 178 178
UNEF / UN / UNS 198 198 199 199
G / Rp / Rc / W / SV 204 205 205 205 206 206 206 207 207
NPT / NPTF 220
PG / TR 222 222
EG M / EG UNC / EG UNF 226 226 227 227

Clasificación de los materiales Material classification W.20DL W.60DL

Vc
Alargamiento (m/min) N.10 N.20 N.20V N.20TN N.20TC N.50 N.50V N.60 N.60V N.60TN N.60TC W.20 W.60
Elongation < Ø 20 mm Guide Line
A
Standard
Recub. Coated
(%) +V / +NV TN / TC / DL / VS
11 10 - 15 25 - 35 11
12 10 - 15 25 - 35 12
13 8 - 12 16 - 24 13
14 8 - 12 16 - 24 14
15 3 - 5 6 - 12 15
16 3 - 5 3 - 5 16
17 2 - 4 17
18 18
21 10 - 15 20 - 30 21
22 3 - 6 6 - 12 22
23 3 - 6 6 - 12 23
24 4 - 8 24
31 10 - 15 20 - 30 31
32 10 - 15 20 - 30 32
41 4 - 8 4 - 8 41
42 3 - 5 3 - 5 42
51 6 - 12 51
52 4 - 8 4 - 8 52
53 2 - 4 53
61 8 - 12 12 - 16 61
62 20 - 30 30 - 40 62
63 16 - 24 63
64 16 - 24 64
71 10 - 15 20 - 40 71
72 20 - 30 20 - 40 72
73 10 - 15 20 - 30 73
74 10 - 15 20 - 30 74
81 20 - 30 30 - 50 81
82 8 - 16 16 - 24 82
83 8 - 16 83
91 20 - 30 91
92 12 - 16 92
93 4 - 8 93
94 16 - 24 94
Aceptable con emulsión Óptima con aire Aceptable con aire
Suitable with emulsion Optimal with air Suitable with air
